Городская сеть живёт за счёт скрытой работы кабельных линий. В жилых кварталах, на стройках, на заводах и в распределительных пунктах ежедневно работает силовой кабель, который принимает нагрузку, держит нагрев и не прощает ошибок при выборе сечения. Речь идёт не о декоративной проводке, а о кабеле для электроснабжения, от которого зависит свет в подъезде, работа лифта и питание станка. Силовой кабель в Москве выбирают с учётом грунта, плотности застройки, требований пожарной безопасности и реальной нагрузки объекта.
На практике инженер сначала смотрит назначение трассы, затем материал жилы, изоляцию кабеля и способ прокладки. Типовые марки и сечения собраны в каталоге, если требуется силовой кабель купить в Москве. Дальше решение всегда привязывают к проекту, а не к привычке брать «то же, что в прошлом году».
Что называют силовым кабелем и чем он отличается от обычного провода
Силовые кабели передают и распределяют электрическую энергию. Электрический кабель этого класса рассчитан на длительную работу под током, на нагрев жил и на внешние воздействия. Провод чаще служит для внутренней разводки малых сечений. Кабель же получает жилу, изоляцию, оболочку, а при необходимости броню и наружный шланг.
Кабель низкого напряжения обычно работает до 1 киловольт. Кабель высокого напряжения обслуживает сети 6, 10, 35 киловольт и выше. В городе чаще встречаются линии 0,4 и 10 киловольт: первые питают дома и небольшие объекты, вторые связывают подстанции с кварталами.
Токопроводящая жила бывает медной или алюминиевой. Медный силовой кабель лучше проводит ток, меньше греется при равном сечении, проще монтируется на клеммах. Алюминиевый силовой кабель легче и дешевле, поэтому его ставят на длинных трассах и вводах, где вес и цена имеют значение. Окисление алюминия и ползучесть металла требуют аккуратных наконечников и регулярного контроля соединений.
Виды силовых кабелей по конструкции и назначению
Виды силовых кабелей удобно делить по материалу жилы, типу изоляции, наличию брони и номинальному напряжению. Такая сетка сразу показывает, где изделие можно класть в землю, а где только в лоток.
По материалу жилы
- медный силовой кабель для внутренней разводки, щитов, ответственных потребителей;
- алюминиевый силовой кабель для магистралей, вводов и протяжённых кабельных линий;
- комбинированные решения, где нулевая жила меньше фазных.
Сечение кабеля выбирают по току, способу прокладки и допустимому нагреву. Для меди типичный ряд начинается с сечений 1,5 и 2,5 квадратного миллиметра. Для алюминия в силовых линиях чаще берут 16, 25, 35 мм² и выше. Малое алюминиевое сечение во внутренней проводке жилых помещений давно ограничивают нормы.
По изоляции
Изоляция кабеля определяет срок службы и допустимую температуру. Поливинилхлоридный пластикат остаётся самым массовым решением для кабеля низкого напряжения. Сшитый полиэтилен держит более высокую температуру жилы и чаще встречается на 6–35 киловольт. Пропитанная бумага сохраняется на старых городских трассах. Резина нужна там, где кабель гнут много раз: сварочные посты, временные линии, передвижные механизмы.
Отдельная группа — изделия с пониженным дымовыделением и без галогенов. Их ставят в жилых комплексах, больницах, тоннелях метро и на путях эвакуации. При пожаре оболочка не должна кормить пламя и забивать коридор едким дымом.
По защите
- без брони — для помещений, лотков, труб и коробов;
- с ленточной бронёй — для земли, коллекторов и мест, где кабель могут повредить;
- со шланговой оболочкой — для влажного грунта и химически активной среды;
- с усиленным наружным покровом — для промышленности и открытых площадок.
Марки силовых кабелей, которые чаще встречаются на объектах
Марки силовых кабелей читаются как краткая формула. Буква в начале указывает на алюминий. Дальше идут изоляция, оболочка, броня и дополнительные свойства. Если буквы «А» нет, жила медная.
Для помещений привычен кабель ВВГ и его негорючие варианты. Он идёт в штробу, в лоток, в гофрированную трубу. Плоский вариант удобен за гипсокартоном. Для земли берут бронированные конструкции с шлангом: они держат камень, влагу и давление грунта. На стройке часто появляется гибкий кабель с резиновой изоляцией: его тянут к щиту временного питания и к сварочному аппарату.
Кабель для промышленности выбирают жёстче. Там масло, вибрация, высокая температура и групповая прокладка. Кабель для строительства должен пережить грязь площадки, случайный удар лопатой и работу в сыром подвале. Кабель для электросетей чаще бронируют и рассчитывают на десятилетия работы в траншее.
Выбор силового кабеля нельзя сводить к одной марке. Одна и та же буква в обозначении при разном сечении и разном числе жил даёт совершенно разную картину нагрева и падения напряжения.
Сечение кабеля: расчёт, а не привычка
Сечение кабеля считают по рабочему току, условиям охлаждения и допустимой потере напряжения. Открытая прокладка охлаждается лучше, чем пучок в трубе. Земля отводит тепло иначе, чем воздух коллектора. Поэтому таблицы нагрузок всегда привязаны к способу укладки.
На практике инженер берёт расчётную мощность, коэффициент спроса, число фаз и длину трассы. Затем сверяет нагрев и падение напряжения. Если линия длинная, сечение увеличивают даже при скромном токе. Иначе двигатель на дальнем конце «садится», свет моргает, автоматика сбоит.
Отдельный вопрос — термическая стойкость при коротком замыкании. Кабель высокого напряжения проверяют на термическую и электродинамическую стойкость при токе короткого замыкания в течение времени до отключения защиты. Здесь сечение уже не выбирают «на глаз по мощности чайника».
Медный силовой кабель при равном сечении несёт больший ток, чем алюминиевый. Зато алюминиевый силовой кабель на крупных сечениях выигрывает по массе: километры линии в грунте Москвы — это тонны металла и стоимость работ.
Прокладка силового кабеля в городских условиях

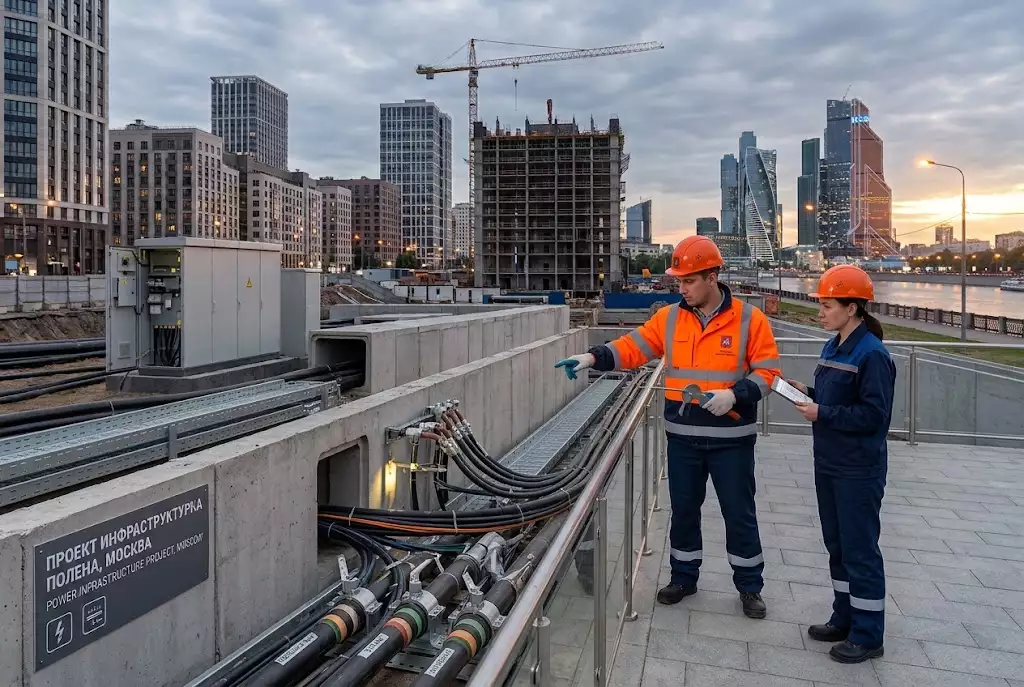

Прокладка силового кабеля в столице почти всегда упирается в чужие коммуникации. Траншею роют рядом с теплотрассой, газовой трубой и старой связью. Глубина заложения для линий до 10 киловольт обычно не меньше 0,7 метра, для более высокого напряжения — глубже. На дно кладут песчаную подушку, кабель расправляют без петель, сверху снова песок и защита: плита, кирпич или сигнальная лента.
В коллекторах и технических этажах кабель кладут на лотки и полки. Расстояние между линиями выдерживают, чтобы нагрев одной цепи не душил соседнюю. В пучках берут марки, которые не распространяют горение.
Монтаж силового кабеля включает разделку, установку муфт, оконцевание жил, проверку сопротивления изоляции. На алюминии наконечник опрессовывают тщательно: слабый контакт потом греется месяцами и выжигает щит. На меди ошибка встречается реже, но дешёвый наконечник и плохая гильза портят даже хорошую жилу.
Кабельные линии после укладки испытывают. Для линий низкого напряжения обычно начинают с осмотра и измерения сопротивления изоляции. Для высокого напряжения добавляют испытания повышенным напряжением и контроль частичных разрядов, если это заложено проектом.
Особенности выбора силового кабеля для разных задач
Выбор силового кабеля начинается с вопроса, где линия будет жить десять-пятнадцать лет.
Для квартиры и офиса чаще берут медный кабель низкого напряжения; конкретное исполнение оболочки задаётся требованиями объекта и нормами пожарной безопасности. Для розеточной группы обычно берут жилу сечением 2,5 квадратного миллиметра, для освещения — 1,5 квадратного миллиметра, сечение ввода в квартиру считают по выделенной мощности. Здесь важны дым, запах при нагреве и удобство разделки.
Для коттеджа добавляют ввод от опоры или от шкафа учёта. Часто ставят бронированный алюминий в земле и медь внутри дома. Переход делают в щите, а не скруткой в земле.
Кабель для строительства обслуживает краны, бытовки, прогрев бетона, временное освещение. Здесь ценят гибкость и запас по сечению: нагрузка на площадке скачет каждый месяц.
Кабель для промышленности держит масло, пыль, вибрацию станины. Иногда нужна экранированная конструкция, чтобы силовая линия не мешала приборам. Иногда — огнестойкость, чтобы насос пожаротушения не потерял питание в первые минуты аварии.
Сечение кабеля для городских распределительных сетей рассчитывают с запасом на рост нагрузки. Квартал растёт, зарядные станции появляются, нагрузка ползёт вверх. Запас сечения сегодня дешевле вскрытой мостовой завтра.
Изоляция, оболочка и среда: почему «одинаковые» кабели ведут себя по-разному
Изоляция кабеля работает как тихий сторож. Поливинилхлоридный пластикат дёшев и понятен монтажнику, но на морозе твердеет, а при сильном нагреве теряет форму. Сшитый полиэтилен лучше держит температуру жилы, поэтому кабель высокого напряжения на этой изоляции получается компактнее при той же пропускной способности. Бумажная изоляция боится перепада уровней: масло стекает, на верхней точке возникает сухой участок.
Оболочка защищает изоляцию от воды, ультрафиолета и химии грунта. Шланг из полиэтилена хорошо служит в земле. Шланг из пластиката удобнее внутри. Броня спасает от лопаты, но не заменяет песчаную подушку и аккуратную засыпку.
В Москве грунт разный: насыпной в центре, влажный у реки, агрессивный у промзон. Один и тот же силовой кабель в сухом лотке живёт спокойно, а в мокрой траншее без шланга начинает сдавать оболочку через несколько сезонов.
Кабель низкого и высокого напряжения: разные правила игры
Кабель низкого напряжения прощает больше ошибок монтажа, но не прощает экономии на сечении в длинной линии. Если автомат на 25 ампер защищает жилу сечением 1,5 квадратного миллиметра, изоляция при длительной перегрузке может оплавиться раньше, чем сработает защита.
Кабель высокого напряжения требует другой культуры работ. Радиус изгиба больше, муфты дороже, ошибка в разделке выходит в аварии на целом квартале. Здесь важны чистота рабочего места, нагрев термоусаживаемых материалов по регламенту и протокол испытаний.
Силовые кабели обоих классов образуют единую цепочку: от подстанции по линии 10 киловольт к трансформатору, затем по линии 0,4 киловольта к дому. Слабое звено в любой точке гасит всю цепочку.
Типичные ошибки при выборе и прокладке
Первая ошибка — брать сечение «как у соседа». Нагрузка другая, длина другая, способ прокладки другой.
Вторая — класть кабель без брони в землю «на сезон». Сезон заканчивается, линия остаётся, ковш экскаватора приходит весной.
Третья — экономить на негорючих марках в местах скопления людей. Нормы написаны не для красоты: плотный дым быстро снижает видимость и затрудняет эвакуацию.
Четвёртая — забывать про падение напряжения на удалённом двигателе. Мотор греется, пускатель щёлкает, кабель формально «нормальный по току».
Пятая — смешанные соединения меди и алюминия без переходных гильз. Контакт живёт недолго.
Как выглядит разумный порядок работ на объекте
- собрать нагрузки и длины трасс;
- выбрать напряжение и схему питания;
- определить среду: помещение, лоток, земля, коллектор;
- подобрать марку по изоляции и защите;
- посчитать сечение по нагреву и по потере напряжения;
- проверить условия короткого замыкания;
- согласовать прокладку с другими сетями;
- выполнить монтаж силового кабеля и испытания;
- сдать исполнительную схему с привязкой муфт и колодцев.
Такой порядок убирает спешку. Кабельные линии не любят переделок: вскрывать асфальт дороже, чем один раз посчитать.
Силовой кабель в Москве: местные ограничения
Силовой кабель в Москве работает в плотной среде. Разрешение на раскопку, согласование с владельцами коллекторов, обход чужих труб — часть проекта, а не «мелочь на потом». Зимой грунт мёрзнет, летом ливни заливают траншею. Срок прокладки сжимается, поэтому марку выбирают так, чтобы кабель можно было класть без капризных условий хранения.
В историческом центре трассы короткие, но запутанные. На окраине длины больше, сечения растут, алюминий встречается чаще. В новостройках закладывают запас под зарядные станции и коммерцию на первых этажах. В промзонах смотрят на химию грунта и на возможность механического повреждения.
Кабель для электроснабжения жилого квартала и кабель для промышленности на соседней улице — разные изделия, даже если оба называются силовыми.
На что смотреть в маркировке и паспорте
Марки силовых кабелей нужно читать целиком: число жил, сечение, напряжение, климатическое исполнение. Нельзя отрывать «красивую» букву от цифр. Четыре жилы по 16 квадратных миллиметров и пять жил по 10 квадратных миллиметров решают разные задачи.
В паспорте смотрят допустимый ток для конкретного способа прокладки, температуру жилы, радиус изгиба, стойкость к горению. Если кабель кладут в пучке, берут значение именно для пучка, а не для одиночной линии в воздухе.
Цвет жил помогает монтажнику, но не заменяет схему. Нулевую и защитную жилы путают до сих пор, особенно на старых объектах с цветной «самодеятельностью».
Срок службы и обслуживание
Силовой кабель служит десятилетиями, если его не перегревать и не заливать водой через повреждённую оболочку. Периодически измеряют сопротивление изоляции, осматривают муфты, контролируют нагрев контактов тепловизором. В щитах слабое место чаще не сама линия, а наконечник и автомат.
Старые бумажные линии в городе до сих пор держат нагрузку, но запас у них маленький. При реконструкции их меняют на пластмассовую изоляцию, чтобы снизить аварии и упростить ремонт.
Замена участка — это не только новый кусок кабеля. Это муфты, согласования, отключение потребителей, работа ночью. Поэтому выбор силового кабеля в начале строительства дешевле любой «экономии» на марке.
Краткий ориентир по применению
- внутренняя разводка: медный кабель с пластиковой изоляцией и негорючей оболочкой;
- ввод в здание по земле: бронированный кабель со шлангом;
- временные работы на площадке: гибкий кабель с резиновой изоляцией;
- распределительные сети: кабель высокого напряжения со сшитым полиэтиленом или проверенная бумажная конструкция на действующих трассах;
- ответственные зоны: изделия с низким дымовыделением и стойкостью к горению в пучке.
Этот список не заменяет проект. Он лишь показывает логику, которой пользуется инженер, когда видит объект впервые.
Заключительные замечания без лозунгов
Силовой кабель остаётся спокойной, тяжёлой и очень конкретной вещью. Его не выбирают по красоте бухты. Смотрят ток, длину, грунт, пожарные требования и то, кто будет разделывать жилы в мокрой траншее в ноябре. Силовые кабели разных марок закрывают разные задачи, и ошибка в марке способна оставить без питания целый подъезд.
Кабель для электроснабжения работает незаметно, пока сечение совпадает с нагрузкой, а изоляция кабеля цела. Стоит один раз сэкономить на броне или на наконечнике — и линия напоминает о себе запахом пластика в щите. В Москве это обычно происходит в самый неудобный момент: в час пик, в мороз, в день сдачи объекта.
Грамотная прокладка силового кабеля и аккуратный монтаж силового кабеля сохраняют запас, который закладывали при расчёте. Именно запас по сечению и верно выбранная марка сохраняют работоспособность городских кабельных линий.
