Грузоподъемность тали нельзя определять только по массе детали, указанной в задании. Механизм поднимает не только сам груз, но и стропы, траверсу, захват и другую оснастку. Поэтому при выборе оборудования необходимо учитывать полную массу, которая фактически будет находиться на крюке.
Если подобрать таль «тонна в тонну» по массе самого изделия, допустимая нагрузка может быть превышена еще до первого подъема.
Номинальная грузоподъемность — это максимальная вертикальная нагрузка, на которую рассчитана конкретная таль при установленных изготовителем условиях эксплуатации. Использовать ее как дополнительный резерв для превышения допустимой массы нельзя.
Масса груза и масса на крюке — не одно и то же
Предположим, необходимо поднять станок массой 980 кг. Если ориентироваться только на массу станка, таль грузоподъемностью 1 т кажется подходящей.
Но вместе со станком механизм поднимает и грузозахватные приспособления.
К полной подвешенной массе могут относиться стропы, цепные ветви или текстильные полотна, траверса, захват, клещи, магнит, вакуумный подъемник, переходные серьги, скобы, подвески и другая оснастка, установленная между крюком и грузом.
Например, к станку массой 980 кг добавили траверсу 90 кг, захват 85 кг и стропы 30 кг. Фактическая нагрузка на крюке составит уже 1185 кг. Таль грузоподъемностью 1 т в такой схеме будет перегружена, хотя масса самого станка меньше тонны.
Массу штатной крюковой подвески отдельно прибавлять не следует: она учитывается в конструкции тали. Состав дополнительной оснастки и порядок ее учета необходимо сверять с паспортом конкретной модели.
Почему запас прочности не позволяет превышать грузоподъемность
В конструкции тали предусмотрены расчетные коэффициенты запаса прочности цепи или каната, редуктора, тормоза и других элементов.
Но эти коэффициенты нужны для обеспечения надежности оборудования. Они не означают, что таль можно регулярно нагружать выше значения, указанного изготовителем.
Грузоподъемность определяет допустимую нагрузку при нормальной эксплуатации. Запас прочности отдельных элементов является характеристикой конструкции и не превращается в дополнительную грузоподъемность.
Поэтому нельзя исходить из логики: если цепь конструктивно выдерживает больше, то таль грузоподъемностью 1 т допустимо использовать для подъема 1200 кг. Предельная рабочая нагрузка определяется паспортом оборудования.
Почему нужно учитывать не только максимальную массу
После определения полной массы на крюке необходимо учитывать и характер грузов, с которыми таль будет работать в реальной эксплуатации.
В классификации FEM 9.511 предусмотрены легкий, средний, тяжелый и весьма тяжелый спектры нагружения. Они характеризуют, насколько часто механизм работает с различными нагрузками относительно своей номинальной грузоподъемности.
Например, если на производстве регулярно поднимают груз массой 800 кг, для тали грузоподъемностью 1000 кг он составляет 80% номинала. Для тали грузоподъемностью 2000 кг тот же груз составляет 40%.
При одинаковых операциях условия нагружения этих механизмов будут различаться. Поэтому для регулярной работы важно знать не только самый тяжелый груз, но и то, какие массы будут преобладать в течение смены и срока эксплуатации.
Это не означает, что таль большей грузоподъемности автоматически имеет больший ресурс. При подборе также учитываются класс режима работы, продолжительность включения двигателя, допустимое количество пусков и ограничения конкретной модели.
Работа с номинальной нагрузкой сама по себе не является перегрузкой и допускается при соблюдении паспортных ограничений. Важно, чтобы фактическая эксплуатация соответствовала расчетному режиму оборудования.
Какие еще факторы нужно проверить перед выбором
Даже точно рассчитанной полной массы на крюке недостаточно, если не учесть условия самого подъема.
Один из факторов — достоверность исходной массы. Значение по чертежу или спецификации может не учитывать заполнение емкости, технологическую оснастку, консервацию, сменные элементы или фактическую комплектацию изделия. Если масса известна приблизительно, ее необходимо уточнить до выбора тали.
Также важно исключить нештатные нагрузки. Если груз зацепился, прилип к опоре, перекошен или его пытаются выдернуть, фактические усилия могут отличаться от условий обычного вертикального подъема. Компенсировать такую ситуацию выбором более грузоподъемной тали нельзя. Необходимо устранить причину и изменить технологию операции.
Отдельно проверяют строповку. Угол между ветвями влияет на усилия в стропах, скобах и траверсе. Однако для самой тали определяющей остается вертикальная нагрузка от всей подвешенной системы.
Когда совпадение массы и грузоподъемности допустимо
Совпадение полной подвешенной массы и номинальной грузоподъемности тали само по себе не означает нарушение.
Если подтверждено, что общая масса на крюке не превышает 1000 кг, подъем выполняется вертикально, условия эксплуатации соответствуют паспорту, а все элементы грузоподъемной системы рассчитаны на эту нагрузку, таль грузоподъемностью 1 т может использоваться в пределах номинала.
При этом необходимо учитывать, насколько стабилен сам процесс. Замена захвата или траверсы, увеличение массы изделия, изменение комплектации или появление другого типоразмера груза могут увеличить нагрузку на крюке.
Поэтому оборудование следует выбирать не по одной цифре из текущего задания, а с учетом реальной технологической операции.
Как правильно определить требуемую грузоподъемность
Сначала определяют массу самого груза по подтвержденным техническим данным.
К ней добавляют массу всех съемных грузозахватных приспособлений и дополнительной оснастки, которые будут находиться на крюке во время подъема.
После этого проверяют возможные изменения комплектации и диапазон грузов, с которыми оборудование будет работать в дальнейшем.
Для регулярных операций также оценивают распределение грузов по массе и интенсивность эксплуатации. Эти параметры нужны уже не для определения фактической нагрузки на крюке, а для проверки того, подходит ли выбранная модель для требуемого режима работы.
Затем рассматривают условия самой операции: вертикальность подъема, схему строповки, высоту, необходимость перемещения груза и особенности установки оборудования.
Отдельно проверяют допустимую нагрузку остальных элементов системы — каретки, балки, пути, подвеса, крана, стропов, траверс и захватов. Ограничивающим остается элемент с наименьшей допустимой нагрузкой.
Окончательный выбор выполняют по паспорту конкретной модели и требованиям изготовителя.
Подбор тали OCALIFT

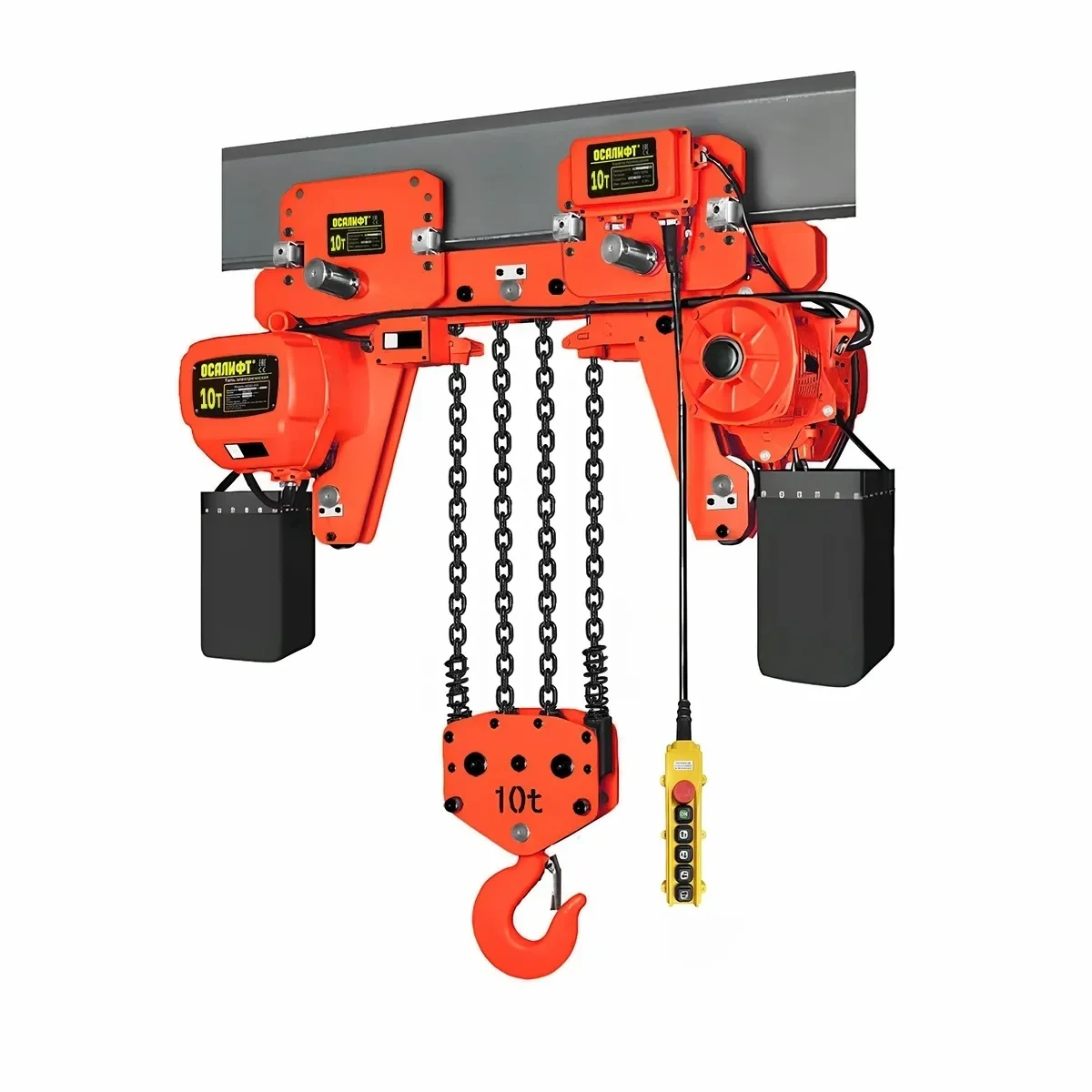

В каталоге электрических цепных талей OCALIFT можно сравнить модели по грузоподъемности, высоте подъема, скорости и исполнению.
Перед подбором важно определить полную массу подвешенной системы, а не только массу самого изделия. Если таль будет использоваться регулярно, дополнительно учитывают диапазон поднимаемых грузов, частоту операций и условия эксплуатации.
Эти сведения позволяют определить необходимый номинал и проверить, подходит ли выбранная модель для конкретной производственной задачи.
Вывод
Грузоподъемность тали следует выбирать по полной нагрузке на крюке, а не только по массе поднимаемого изделия.
В расчет входят груз и дополнительная оснастка, которая поднимается вместе с ним. Для регулярной эксплуатации также необходимо учитывать характер поднимаемых грузов и режим работы оборудования.
Такой подход позволяет избежать скрытой перегрузки, правильно определить необходимую грузоподъемность и использовать таль в пределах условий, предусмотренных изготовителем.
