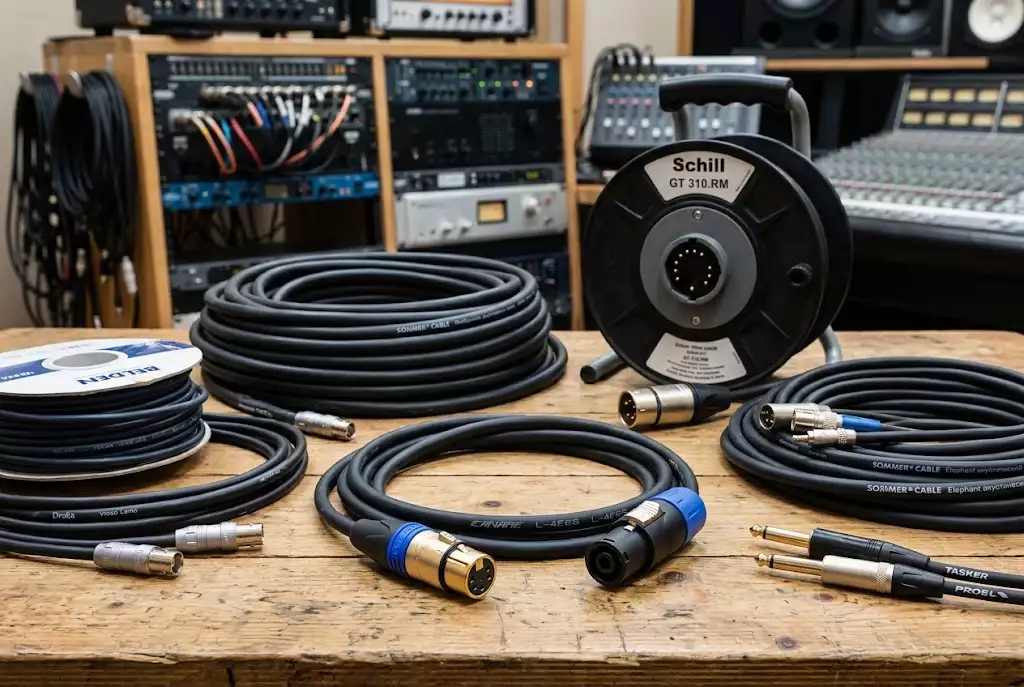

Сценическая площадка, студия звукозаписи и стационарный зал звукоусиления живут по одним правилам: сигнал либо доходит чистым, либо теряется в шуме, обрыве и неверном импедансе. Профессиональные кабели и профессиональные разъемы задают эту границу не хуже, чем сам микрофон или пульт. Ошибка в сечении, экране или типе контакта проявляется не сразу, а в самый неудобный момент — во время концерта, записи или трансляции.
Инженеры, которые ежедневно собирают линии, давно перестали относиться к коммутации как к расходнику. Они смотрят на конструкцию жилы, плотность оплетки, материал оболочки и геометрию контакта. Каталоги специализированных площадок, среди которых MrCable, помогают сопоставить марки Neutrik, Belden, Draka, Canare, Sommer Cable, Rean, Schill, Klotz, Lemo, Tasker и Proel не по громким обещаниям, а по реальной задаче: длина трассы, уровень помех, число циклов изгиба и тип сигнала.
Зачем профессиональная коммутация отличается от бытовой
Бытовой шнур рассчитан на короткую жизнь в спокойной комнате. Сценические кабели живут иначе. Их тянут по полу, наматывают на катушки Schill, переезжают с площадки на площадку, оставляют под ногами техников. Студийные кабели меньше страдают от механики, зато требуют стабильной емкости и плотного экранирования кабеля, иначе микрофонный уровень тонет в наводках от освещения и цифровых шин.
Передача аудиосигнала зависит от трех вещей сразу: сопротивления жилы, емкости пары и качества экрана. Защита от помех работает только тогда, когда экран непрерывен от разъема до разъема, а корпус коннектора надежно заземлен. Совместимость кабелей и разъемов здесь не формальность. Слишком тонкая жила не держится в цанге Neutrik, слишком толстая оболочка не входит в хвостовик Rean, а неверный диаметр под speakON разъемы дает люфт и искрение на акустической линии.
Виды профессиональных кабелей
Микрофонные и сигнальные линии
Микрофонные кабели несут слабый симметричный сигнал. Здесь важны гибкость, малая емкость и плотный экран. Canare традиционно держит геометрию «звездного квада»: четыре жилы в перекресте снижают наводки лучше обычной витой пары. Sommer Cable дает мягкую оболочку и устойчивую геометрию для ежедневной работы на сцене. Klotz и Tasker закрывают ту же нишу, но с другой жесткостью оболочки и другой цветовой маркировкой жил.
Сигнальные кабели линейного уровня переносят уже более высокий сигнал, однако требования к экрану не слабеют. В студии длинная линия от предусилителя к преобразователю чувствительна к емкости: слишком «жирный» кабель приглушает верх, слишком тонкий ловит радиочастотный шум. Выбор профессионального кабеля в этом контуре всегда начинается с длины и с того, цифровой это тракт или аналоговый.
Акустические и сценические трассы
Кабели для систем звукоусиления работают с током, а не с милливольтами. Сечение жилы здесь важнее изящества. На короткой студийной стойке хватает 1,5 квадратных миллиметра, на уличном линейном массиве уже нужны 2,5 и выше. Belden и Draka дают предсказуемое сопротивление на длинных прогонах. Proel и Sommer Cable чаще берут за гибкость и устойчивость оболочки к истиранию.
Сценические кабели обязаны выдерживать намотку. Катушки Schill существуют именно для этого: барабан держит радиус изгиба, замок фиксирует конец, а оболочка не слипается после ночи в грузовике. Мультикорные кабели и многоканальные кабели собирают десятки пар в одном стволе. Внутри каждая пара имеет свой экран, снаружи — общая броня или плотная оболочка. Так строится профессиональная коммутация между сценой и пультом без паутины отдельных шнуров.
Цифровые, коаксиальные и комбинированные линии
Цифровой звук AES и управление светом требуют контролируемого волнового сопротивления. Здесь работают кабели для коммутации с импедансом 110 Ом и плотным экраном. Коаксиал на 75 Ом обслуживает видео и часть цифровых интерфейсов, а BNC разъемы держат геометрию контакта лучше, чем случайный обжим.
Комбинированные конструкции Tasker и Proel собирают в одной оболочке аудиопару, питание и линию данных. Такой ствол экономит место в ферме, но требует аккуратного разведения на концах и правильных кабельных коннекторов. Ошибка в разделении экранов дает петлю земли, и тогда даже дорогой кабель для звукозаписи начинает «петь» вместе с диммерами.
- микрофонные кабели — слабый симметричный сигнал, гибкость, плотный экран;
- аудиокабели линейного уровня — стабильная емкость и предсказуемая длина;
- акустические линии — сечение, нагрев, механическая прочность;
- мультикорные кабели — много пар под общим стволом;
- цифровые и коаксиальные трассы — нормированный импеданс и экран.
Профессиональные разъемы и коннекторы
Разъемы для профессионального аудио делят работу на зоны. XLR разъемы держат микрофон и линейный симметричный сигнал. Jack разъемы остаются стандартом инструмента и части студийной коммутации. speakON разъемы закрывают акустику: контакт не выскакивает под нагрузкой, цанга держит оболочку, полярность читается без догадок. BNC разъемы обслуживают видео и часть цифровых линий. Lemo занимает нишу плотных цилиндрических соединений, где важны компактность и повторяемость стыковки.
Neutrik задает практический эталон: литой корпус, цанговый зажим, малое число деталей, серебряное или золотое покрытие контакта. Rean выпускает родственную механику в более доступном контуре, сохраняя посадку и логику сборки. Выбор разъемов всегда вторичен по отношению к диаметру кабеля и типу сигнала, но первичен по отношению к числу циклов стыковки. Панельный разъем на пульте переживает тысячи включений, кабельный — сотни намоток и рывков.
- Определить тип сигнала: микрофон, линия, акустика, цифра, видео.
- Сверить диаметр оболочки с хвостовиком коннектора.
- Выбрать покрытие контакта под среду: серебро для студии, золото при частой влажности.
- Проверить класс защиты, если линия выходит на улицу или в мокрый цех.
- Собрать пробный отрезок и прозвонить каждую жилу до пайки всего комплекта.
Бренды и их рабочие роли
Neutrik закрывает разъемную часть тракта. Без надежного корпуса даже отличный кабель для профессионального аудио превращается в источник треска. Belden приходит из вещания и промышленности: спецификации четкие, емкость и сопротивление опубликованы, сюрпризов меньше. Draka сильнее в коаксиале и магистральных конструкциях, где важны затухание и стабильность на частоте.
Canare держит репутацию за счет геометрии жил и предсказуемого поведения на микрофоне. Sommer Cable дает мягкий ход и удобную разделку. Klotz и Tasker закрывают европейскую инсталляционную школу: понятная маркировка, разные оболочки под зал и сцену. Proel чаще появляется в готовых сборках и гибридных стволах. Lemo работает там, где нужен плотный цилиндрический замок. Schill не делает сигнал, но сохраняет кабель живым: правильная намотка продлевает жизнь оболочки лучше любого рекламного слоя лака.
Кабели для звукозаписи и кабели для коммутации в студии обычно берут мягче и тоньше. Кабели для систем звукоусиления — толще и жестче. Коммутационные кабели между рэками вообще могут быть короткими и почти негнущимися, зато с идеальным контактом. Путать эти роли — значит платить за гибкость там, где нужна медь, и за медь там, где нужна тишина экрана.
Экранирование и помехи
Экранирование кабеля бывает оплеточным, фольгированным и комбинированным. Оплетка лучше живет на изгибе, фольга лучше закрывает высокие частоты. Для сцены чаще берут оплетку или комбинацию. Для стационарной укладки в лоток допустима фольга, если линия не будет постоянно перегибаться.
Защита от помех рушится в трех местах: разрыв экрана у разъема, петля земли между двумя корпусами и параллельный силовой кабель на длинном прогоне. Профессиональные коннекторы с металлическим корпусом позволяют посадить экран на цангу без «соплей» из проводников. Это мелочь на столе и катастрофа в зале, если пайка отвалилась после десятой намотки.
Передача аудиосигнала в симметрии прощает многое, но не прощает разной длины жил и рваного экрана. Поэтому сборка мультикора требует одинаковой зачистки, одинакового шага скрутки и контроля каждой пары. Иначе один канал живет, соседний ловит наводку от соседней пары.
Как выбирать связку кабель плюс разъем
Выбор профессионального кабеля начинается не с бренда, а с маршрута. Сколько метров, сколько изгибов, какая температура, есть ли улица, есть ли постоянный ток рядом. Затем смотрят сечение и емкость. Затем — оболочку: ПВХ для помещения, полиуретан для сцены и мороза. Только после этого подбирают разъем.
Совместимость кабелей и разъемов проверяют линейкой и калибром, а не на глаз. Neutrik указывает диапазон диаметров для каждой цанги. Rean делает то же в своем ряде. speakON разъемы особенно чувствительны к сечению жилы: слабый зажим греется, чрезмерный рвет жилу. XLR разъемы прощают больше, но не прощают плохой пайки экрана.
Кабели для профессионального аудио в студии часто оставляют с запасом по гибкости. Сценические кабели — с запасом по оболочке. Студийные кабели можно спрятать в короб, сценические всегда остаются на виду и под ногой. Эта разница важнее разницы между двумя соседними каталожными позициями одной марки.
- длина трассы и допустимые потери;
- тип сигнала и требуемый импеданс;
- механический режим: студия, сцена, улица;
- диаметр под конкретный коннектор;
- возможность ремонта в полевых условиях.
Сборка, катушки и эксплуатация
Готовая сборка живет дольше сырого отрезка только если пайка и зажим сделаны по технологии. Цанга Neutrik затягивается до упора, но без срыва пластика. Экран не должен торчать наружу и не должен болтаться внутри. Контакт прогревается так, чтобы припой затек, а изоляция не поплыла.
Катушки Schill решают две задачи: хранение и транспортировка. Правильный шаг намотки бережет экран. Слишком тугой виток ломает жилу у корневого вывода. Слишком свободный дает петли, которые потом рвутся на площадке. Мультикор на катушке удобнее короба, когда линия каждый вечер разбирается. Короб удобнее, когда трасса стоит месяцами.
Профессиональная коммутация требует журнала длин и маркировок. На площадке нет времени читать мелкий текст на оболочке. Цветные хвостовики, номерные бирки и одинаковая распиновка экономят часы. Это не украшение, а часть инженерии.
Типичные ошибки
Первая ошибка — ставить акустический кабель на микрофон «потому что толстый». Толщина не дает экрана нужной плотности, емкость растет, верх пропадает. Вторая — экономить на разъеме при дорогом кабеле. Контакт окисляется быстрее оболочки. Третья — вести силовой и микрофонный ствол в одной стяжке на десятки метров. Даже хороший экран не отменяет магнитного поля.
Четвертая ошибка — игнорировать диаметр. Коннектор «на соплях» из изоленты держится до первого рывка. Пятая — смешивать распиновку XLR между площадками без проверки. Шестая — считать, что цифровая линия не боится плохой геометрии. Боится, просто проявляет это щелчками и выпадениями пакетов, а не привычным фоном.
Кабели для коммутации внутри рэка тоже имеют свой предел по радиусу. Жесткий изгиб у панельного Neutrik ломает жилу через сезон. Петля запаса перед разъемом выглядит неаккуратно и спасает линию.
Практика по задачам
Запись вокала в комнате: мягкий микрофонный кабель Canare или Sommer Cable, XLR Neutrik с надежным экраном на цанге, короткая линия, отдельный ход от силовых. Живой концерт: сценические кабели потолще, мультикор на катушке Schill, speakON на акустике, запасные вставки Jack на гитарном тракте. Инсталляция зала: Belden или Draka в лотках, панельные разъемы, минимум разъемных стыков на пути сигнала.
Телевидение и камера добавляют триаксиал и гибридные стволы, где Lemo и специализированные головки важнее привычного XLR. Здесь уже работает не вкус звука, а сохранение питания и возвратного канала. Ошибка в импедансе коаксиала дает отражения, которые на слух не поймать, зато картинка рассыпается.
Выбор разъемов для арендного парка всегда жестче, чем для одной студии. Аренда считает циклы. Поэтому Neutrik и проверенная механика Rean живут в ящиках годами, а безымянный корпус рассыпается на третьем выезде. Кабельные коннекторы в таком парке должны разбираться ключом, а не ломаться пассатижами.
Что остается за кадром каталога
Каталог показывает сечение, емкость и материал. Он не показывает, как оболочка ведет себя при минус десяти и как цанга держит кабель после сотни сборок. Это выясняется только в работе. Поэтому опытные техники держат два-три проверенных сочетания и не меняют их без причины.
Профессиональные разъемы и профессиональные кабели не делают музыку громче сами по себе. Они убирают из тракта случайность. Когда линия собрана правильно, инженер слышит прибор, а не кабель. Когда собрана плохо, кабель становится главным солистом — треском, фоном и обрывом на припеве.
Именно поэтому рынок держит узкий круг марок. Neutrik, Belden, Draka, Canare, Sommer Cable, Rean, Schill, Klotz, Lemo, Tasker и Proel закрывают разные слои одной задачи: донести сигнал и не сломаться по дороге. Разница между ними не в лозунгах, а в том, какой режим жизни выбран для конкретной линии — студия, сцена, лоток или камера.
Грамотная профессиональная коммутация выглядит скучно со стороны: ровные бухты, одинаковые разъемы, подписанные концы, запасной ствол в ящике. Эта скука и есть признак работающей системы. Звук тогда занимает свое место, а кабель остается в тени, где ему и положено находиться.
