Каркас из стального уголка выигрывает у готовых решений по трём пунктам: цена, точная подгонка под размеры помещения и долговечность. В 2025 году самостоятельная сборка из уголка 40×40 или 50×50 мм обходится на 30-40% дешевле заводского стеллажа той же грузоподъёмности. Это не маркетинг — просто арифметика.
Базовая конструкция: вертикальные стойки, горизонтальные перемычки, полки на болтах М6/М8 или на сварке. Такой подход позволяет собрать металлический стеллаж из уголка своими руками под любой формат — от компактной полочной секции в погребе до многоярусной системы хранения автошин в гараже.
«За 12 лет работы с металлом собрал десятки стеллажей для гаражей и подвалов. Главное преимущество уголка — можно точно рассчитать нагрузку и сделать конструкцию именно под свои потребности, а не подстраиваться под стандартные размеры» — Алексей Гончаров, мастер-самостройщик.
Автор: Алексей Гончаров, мастер-самостройщик с 12-летним стажем работы с металлоконструкциями. Обновлено: июль 2025
Как сделать стеллаж из уголка: пошаговая инструкция
Изготовление начинается с проектирования под конкретные грузы и заканчивается антикоррозийной обработкой. Весь процесс — 2-3 дня с учётом времени высыхания краски.
Проектирование и чертёж (размеры, нагрузка)
Габариты стеллажа считаются под тип груза. Для хранения автошин нужна глубина полок 455-500 мм, ширина 1240-1540 мм, высота конструкции 2000-3000 мм. Трёхлитровые банки в стандартных ящиках (390×390×265 мм) требуют глубины минимум 400 мм.

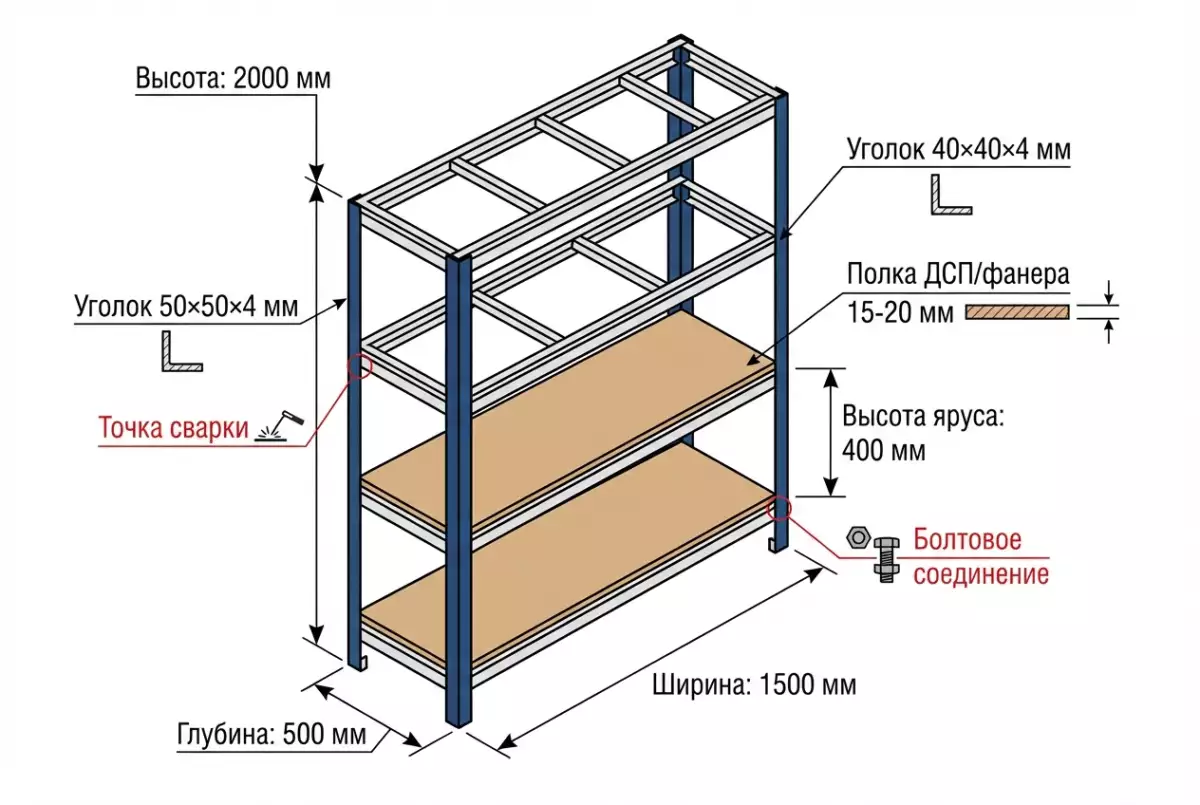

Типовой чертёж стеллажа из уголка для гаража предусматривает:
- стойки из уголка 50×50 мм с толщиной стенки 4 мм;
- горизонтальные перемычки из уголка 40×40 мм;
- расстояние между стойками — до 1500 мм;
- высоту яруса 400-500 мм для крупногабаритных предметов.
При расчёте нагрузки важен не только вес груза, но и способ его размещения. Неравномерное распределение по центру полки создаёт изгибающий момент — и каркас деформируется раньше расчётного срока.
Этапы сборки каркаса и сварка
Сборка идёт в строгой последовательности — иначе металл ведёт. Сначала разметка и раскрой болгаркой, затем предварительная сборка на земле с проверкой геометрии.
Последовательность сварочных работ:
- Временная фиксация углов струбцинами — детали не смещаются при прихватке.
- Проверка диагоналей методом «египетского треугольника» — диагонали равны, значит, прямой угол выдержан.
- Прихватка точечными швами — по 2-3 точки на каждый угол.
- Контроль вертикальности строительным уровнем перед окончательной проваркой.
- Окончательная проварка швов с остыванием между проходами — торопиться здесь не стоит.
Каждый шов — непрерывно, без разрывов. Металл остывает сам: принудительное охлаждение водой даёт внутренние напряжения и трещины. Горизонтальные перемычки привариваются только после полного остывания вертикальных соединений.
Выбор материалов и инструментов
Для типового стеллажа 2×1,5×0,5 м потребуется около 12 погонных метров уголка 50×50 мм на стойки и 8 метров уголка 40×40 мм на перемычки. Настил полок выбирается под условия эксплуатации и бюджет.
Размеры уголка и тип полок
Толщина стенки уголка 3-4 мм — оптимальное соотношение прочности и веса. Металл 2 мм годится только для лёгких грузов, толще 5 мм — избыточно для бытовых задач, просто переплата.
| Материал полки | Цена за м² (руб.) | Влагостойкость | Допустимая нагрузка | Особенности |
|---|---|---|---|---|
| ДСП 16 мм | 890-1200 | Низкая | До 40 кг/м² | Дешевле, но крошится при креплении |
| Фанера ФСФ 15 мм | 1080-1500 | Высокая | До 60 кг/м² | Устойчива к перепадам температур |
| ОСБ-3 18 мм | 550-900 | Средняя | До 80 кг/м² | Превосходит ДСП по механической стойкости в 2-3 раза |
| Металлический лист 2 мм | 2500-3000 (шт) | Максимальная | До 150 кг/м² | Требует антикоррозийной обработки |
Для влажных помещений — погреба или неотапливаемого гаража — подходят фанера ФСФ или ОСБ-3. Обычная ДСП быстро разрушается при повышенной влажности: даже ламинированные варианты держатся не более 2-3 лет.
Базовый набор инструментов
Минимальный комплект: болгарка с отрезными дисками, дрель со свёрлами по металлу, сварочный инвертор от 160 А. Без этих трёх — не обойтись.
Дополнительно потребуется:
- строительный уровень 60-80 см;
- слесарный угольник для контроля прямых углов;
- рулетка и маркер для разметки;
- струбцины для временной фиксации;
- щётка по металлу для зачистки швов.
Электроды диаметром 3 мм подходят для сварки уголка толщиной 3-4 мм. Если сварочного аппарата нет — конструкцию собирают на болтах М8, используя перфорированный уголок.
Особенности конструкций для погреба и гаража
Условия эксплуатации определяют и требования к защите, и конструктивные решения. В погребе главная проблема — влажность, в гараже — ударные нагрузки и перепады температур.
Защита от влажности в погребе
Металлический стеллаж в погреб из уголка без нормальной антикоррозийной обработки — недолгая история. Стандартная краска держится 2-3 года, после чего в местах сколов начинается точечная ржавчина.
Эффективная защита — четыре последовательных этапа:
- Механическая зачистка от окалины и ржавчины — болгаркой или щёткой.
- Обезжиривание растворителем или ацетоном.
- Грунт-эмаль «3 в 1» по ржавчине — с повышенной адгезией к металлу.
- Финишная алкидная эмаль — два слоя с промежуточной просушкой.
«Для сырых подвалов выбираю грунт-эмали с повышенной адгезией к металлу. Обычные составы отслаиваются за год-полтора, а качественная обработка служит 7-10 лет даже при влажности выше 80%» — Алексей Гончаров.
Конструктивно стеллаж должен стоять с зазором от стены минимум 50 мм — для естественной вентиляции. Нижние полки не опускают до пола: подъём на 100-150 мм исключает контакт с возможными протечками.
Нагрузка и мобильность в гараже
Гаражные стеллажи получают ударные нагрузки — инструменты, запчасти, канистры. Жёсткость каркаса повышают диагональными раскосами между стойками и анкерной фиксацией к полу.
Для мобильного варианта используются промышленные колёса диаметром 100-125 мм с фиксаторами. Такой стеллаж выдерживает до 200 кг и при этом легко перемещается. Колёса крепятся к усилительным пластинам, приваренным к основанию стоек. Распределённая нагрузка 120 кг на полку при ширине 1500 мм дополнительного усиления не требует. Если нагрузка выше — ставят центральную поперечину или сокращают шаг между стойками.
Частые ошибки при изготовлении и эксплуатации
Большинство проблем закладывается на этапе проектирования или при нарушении технологии сварки. Некоторые из них приводят к обрушению конструкции — без предупреждений.
Ошибки проектирования и сварки
Три ошибки, которые чаще всего встречаются на практике:
Нет диагональных раскосов — жёсткость каркаса падает в 2-3 раза. При боковых нагрузках стеллаж теряет геометрию: полки заклинивает, конструкция кренится или опрокидывается.

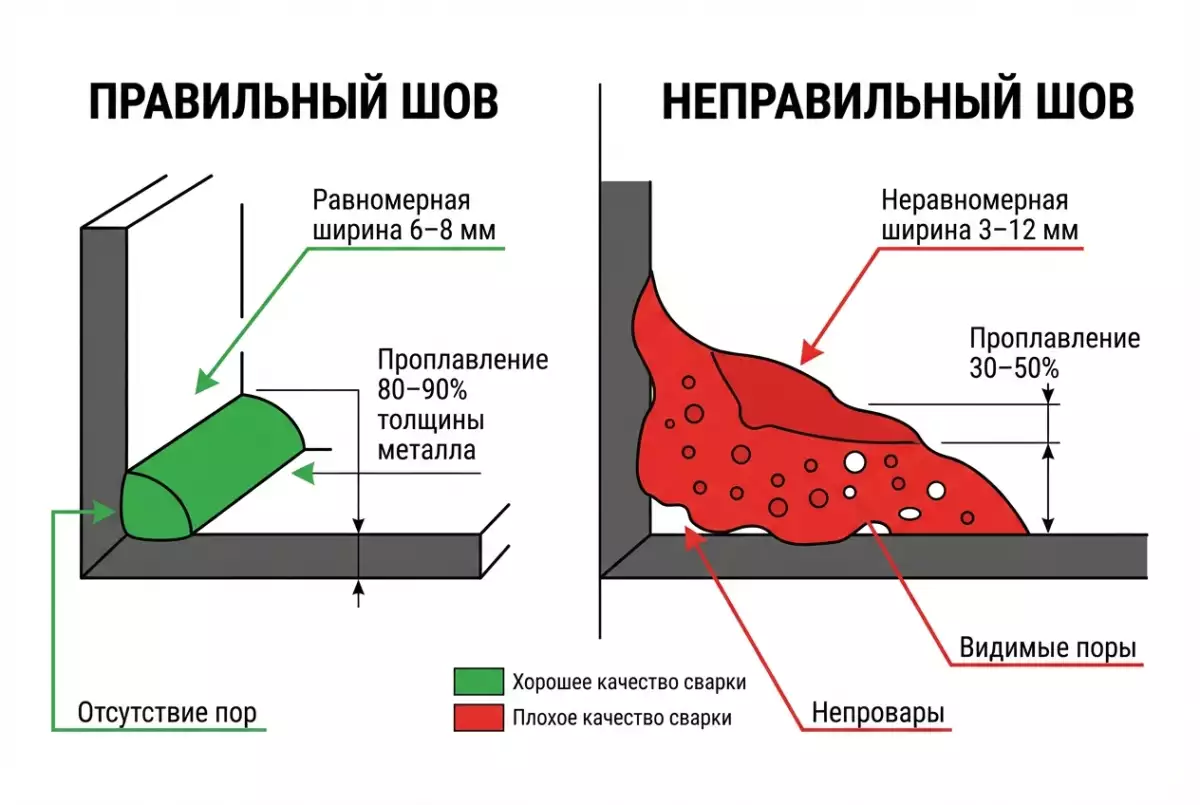

Непровар сварных швов — шов снаружи выглядит нормально, но глубина проплавления составляет лишь 30-50% от толщины металла. Такое соединение разрушается при первой серьёзной нагрузке.
Самовольное изменение конфигурации готового стеллажа без перерасчёта нагрузок. Снятие одной балки ради крупногабаритного груза перераспределяет напряжения — и может обрушить всю систему.
Нарушения правил эксплуатации
Точечная перегрузка центра полки — распространённая ошибка при использовании. Груз 50 кг, поставленный в центр полки шириной 1500 мм, создаёт нагрузку, эквивалентную 80-90 кг равномерно распределённого веса. Разница ощутимая.
Глубокие царапины на лакокрасочном покрытии нельзя игнорировать. Металл ржавеет изнутри царапины, постепенно ослабляя сечение. При повышенной влажности такие дефекты требуют немедленного устранения — достаточно зачистить и покрыть грунтом.
Превышение расчётной нагрузки даже на 20-30% существенно сокращает срок службы конструкции. Металл работает в зоне пластических деформаций и накапливает усталостные повреждения при каждом цикле загрузки-разгрузки.
Правильно спроектированный и собранный стеллаж из стального уголка служит 15-20 лет — при соблюдении правил эксплуатации и своевременном уходе за покрытием.
