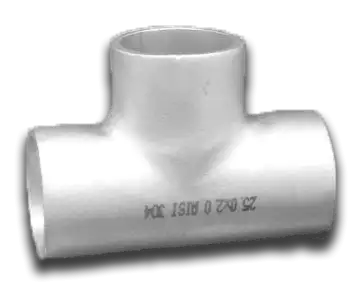

В инженерных конструкциях трубопроводов тройники приварные выполняют критическую функцию разветвления, позволяя направлять потоки в несколько направлений без потери давления или герметичности. Изготовленные из нержавеющей стали, эти компоненты демонстрируют выдающуюся стойкость к внешним воздействиям, что делает их незаменимыми в промышленных и бытовых системах. Настоящий обзор посвящен анализу характеристик тройников приварных, стандартам их изготовления, материалам, сферам использования, а также экспертным советам по подбору и эксплуатации, основанным на научных данных и отраслевых практиках. Мы рассмотрим физические свойства, технологии производства и экономические аспекты, чтобы предоставить полную картину для специалистов.
Стандарт DIN устанавливает строгие требования к геометрии и свойствам тройника приварного из нержавеющей стали DIN, обеспечивая совместимость с международными нормами. Такие фитинги представлены в каталогах специализированных платформ, где можно изучить технические детали. Полезным ресурсом для этого служит https://szppk.ru, предлагающий полную информацию по ассортименту.
Организации, фокусирующиеся на металлопрокате, включая СЗППК, обеспечивают доступ к продукции высокого уровня. Это облегчает выбор для инженеров, работающих над сложными проектами.
Анализ материалов и их физико-химических свойств
Нержавеющая сталь для тройников приварных выбирается за счет баланса прочности, пластичности и коррозионной стойкости. Основные марки — аустенитные, с высоким содержанием легирующих элементов, что гарантирует надежность в эксплуатации. Хром формирует пассивный слой, никель повышает пластичность, а молибден усиливает стойкость к локальной коррозии.
Характеристики стали AISI 304 (08Х18Н10)
Сталь AISI 304 (08Х18Н10) содержит 18–20 процентов хрома, 8–10,5 процентов никеля и менее 0,08 процентов углерода. Этот состав придает материалу пассивирующий слой оксида хрома, защищающий от окисления. Плотность стали составляет 7,93 грамма на кубический сантиметр, модуль упругости — 193 гигапаскаля, предел текучести — 205 мегапаскалей. Температурный диапазон эксплуатации от минус 196 до плюс 600 градусов Цельсия делает ее универсальной для многих задач.
Из нержавеющей стали AISI 304 (08Х18Н10) тройники устойчивы к атмосферной коррозии, органическим кислотам и щелочам. Однако в средах, содержащих хлориды, возможна питтинговая коррозия при температурах выше 50 градусов Цельсия, что требует тщательного анализа условий эксплуатации. В таких случаях рекомендуется проводить тесты на коррозию по стандартам ASTM.
Преимущества включают хорошую формуемость и свариваемость, позволяющую использовать стандартные методы без специальных присадок. Материал легко полируется, что важно для гигиенических применений.
Свойства стали AISI 316 (03Х17Н14М2)
Марка AISI 316 (03Х17Н14М2) обогащена 2–3 процентами молибдена, что повышает индекс стойкости к питтингу до 24–26 по сравнению с 18–20 у AISI 304. Углерод снижен до 0,03 процентов, минимизируя карбидные выделения при сварке. Плотность — 8,0 грамма на кубический сантиметр, предел прочности — 515 мегапаскалей, удлинение при разрыве — 40 процентов.
Из нержавеющей стали AISI 316 (03Х17Н14М2) фитинги показывают превосходную стойкость в серной, фосфорной кислотах и морской воде. Диапазон температур аналогичен, но с лучшей производительностью в агрессивных условиях, включая растворы с хлоридами до 1000 мг/л при комнатной температуре.
Недостаток — повышенная стоимость из-за молибдена, но это компенсируется в средах, где AISI 304 недостаточно эффективна. Анализ затрат показывает, что срок службы на 30–50 процентов дольше в коррозионных условиях.
Стандарты производства и размерный ряд
Тройник приварной соответствует DIN 11852 или аналогичным стандартам, регламентирующим радиусы изгиба, толщины стенок и методы испытаний. Это обеспечивает унификацию и безопасность в глобальных проектах.
Размерный ряд включает широкий спектр номинальных диаметров для адаптации под разные системы:
- Малые размеры: DN 8 (наружный диаметр 13,5 мм), DN 10 (17,2 мм) — для лабораторных и медицинских систем, где точность критична.
- Средние размеры: DN 15 (21,3 мм), DN 20 (26,9 мм), DN 25 (33,7 мм), DN 32 (42,4 мм), DN 40 (48,3 мм), DN 50 (60,3 мм) — для пищевых и химических линий с умеренными потоками.
- Крупные размеры: DN 65 (76,1 мм), DN 80 (88,9 мм), DN 100 (114,3 мм), DN 125 (139,7 мм), DN 150 (168,3 мм), DN 200 (219,1 мм) — для промышленных магистралей с высокими нагрузками.
Выбор диаметра основан на расчете числа Рейнольдса для определения режима потока и падения давления по формуле Дарси–Вейсбаха. Рекомендуется использовать программное обеспечение для моделирования, чтобы избежать перерасхода материалов.
Толщина стенок варьируется от 1,6 мм для низкого давления до 3 мм для высокого, с учетом коэффициента безопасности 1,5–2,0 в зависимости от отрасли.
Технологии изготовления и контроль качества
Производство тройников включает несколько технологий, каждая из которых влияет на конечные свойства изделия. Литье под давлением позволяет создавать сложные формы, но требует контроля на наличие пор и включений. Сварка заготовок из участков труб экономит материал и обеспечивает однородность структуры. Обработка на токарном станке гарантирует прецизионные размеры и гладкие поверхности. Штамповка подходит для серийного производства, снижая затраты.
Выбор технологии зависит от объема партии и требований к надежности. Например, для высоконагруженных систем предпочтительна сварка с последующим отжигом для снятия напряжений.
Контроль качества включает ультразвуковую дефектоскопию для выявления внутренних дефектов, гидравлические тесты на давление до 1,5 раза от рабочего, химический анализ состава и визуальный осмотр. Сертификаты соответствия ГОСТ или EN обязательны для подтверждения параметров.
Сферы применения и примеры использования
Тройники приварные интегрируются в разнообразные системы благодаря своей универсальности и прочности.
- Пищевая отрасль: в линиях транспортировки молока, соков и других продуктов, где требуется соблюдение санитарных норм и отсутствие загрязнений.
- Химическая промышленность: в реакторах и трубопроводах для смешивания и транспортировки реагентов, стойких к агрессивным кислотам и щелочам.
- Фармацевтическая отрасль: в стерильных системах производства лекарств, где материал не взаимодействует с веществами.
- Металлургия: в контурах охлаждения печей и оборудования, выдерживающих высокие температуры.
- Нефтехимия: в распределительных системах для нефтепродуктов и газов, с учетом взрывоопасности.
- Коммунальное хозяйство: в системах водоснабжения и канализации для долговечных сетей.
- Судостроение: в морских трубопроводах, устойчивых к соленой воде.
Пример применения: в молочном заводе тройники AISI 304 обеспечивают разветвление линий без риска бактериального роста благодаря гладкой поверхности. В химическом производстве AISI 316 предотвращает коррозию от серной кислоты, продлевая срок эксплуатации на годы.
Практические рекомендации по выбору
При подборе тройника приварного анализируйте параметры среды: уровень pH, температура, наличие хлоридов и абразивных частиц. Для нейтральных условий достаточно AISI 304, для кислотных или солевых — AISI 316.
Проводите расчеты нагрузок: используйте метод конечных элементов в программном обеспечении вроде ANSYS для моделирования напряжений и деформаций.
Приобретайте изделия напрямую от производителя, чтобы гарантировать аутентичность и полное соответствие нормам. Ориентация на постоянное сотрудничество с проверенными поставщиками позволяет воспользоваться системой скидок, оптимизируя бюджет в долгосрочных проектах и повторных закупках.
Учитывайте дополнительные услуги, такие как резка в размер, которая адаптирует фитинги под конкретные размеры труб, минимизируя отходы и упрощая монтаж. Бесплатная доставка до ТК полезна для региональных заказов, снижая общие логистические расходы и ускоряя реализацию проектов.
Руководство по монтажу и обслуживанию
Монтаж тройников требует соблюдения технологий: очистите края труб от окалины и жира, используйте аргонодуговую сварку с током 80–120 ампер в зависимости от толщины. Избегайте перегрева, чтобы сохранить коррозионную стойкость; примените охлаждение аргоном.
После сварки проведите пассивацию кислотным раствором для восстановления защитного слоя. Тестируйте соединение на герметичность под давлением.
В эксплуатации организуйте регулярные инспекции: ежеквартально проверяйте на утечки с помощью ультразвуковых датчиков или эндоскопов, очищайте от отложений химическими средствами. Мониторинг коррозии через электрохимические методы позволяет предсказывать износ.
Потенциальные риски: трещины от термических напряжений; профилактика включает обучение персонала и использование качественных электродов.
Экономический и экологический анализ
Экономический аспект: начальная стоимость тройников от 105 рублей за DN 8 до 5950 рублей за DN 200, но долговечность (20–30 лет) снижает общую стоимость владения за счет редких замен и ремонтов. Анализ окупаемости показывает возврат инвестиций в 2–5 лет для агрессивных сред.
Экологический аспект: нержавеющая сталь полностью перерабатываема, с коэффициентом рециклинга до 90 процентов, минимизируя отходы. В сравнении с пластиковыми аналогами сталь более прочная в экстремальных условиях, снижая утечки и загрязнения окружающей среды.
Сравнение с альтернативными материалами
По сравнению с углеродистой сталью нержавеющая сталь дороже, но не требует покрытий и устойчива к коррозии. Пластиковые тройники дешевле, но ограничены температурой до 100 градусов Цельсия и давлением.
Медные фитинги хороши для воды, но подвержены окислению в кислотах. Выбор нержавеющей стали оптимален для баланса цены и производительности.
Тенденции рынка и будущие разработки
Рынок нержавеющих фитингов растет на 5–7 процентов ежегодно за счет промышленного развития. Тенденции включают использование 3D-печати для кастомных форм и добавление нанопокрытий для усиления стойкости.
Будущие разработки: супер-аустенитные стали с повышенным молибденом для экстремальных условий, интеграция датчиков Интернета вещей для мониторинга в реальном времени.
В заключение, тройники приварные из нержавеющей стали — фундамент для надежных и эффективных трубопроводных систем. Экспертный подход к выбору, монтажу и обслуживанию обеспечивает максимальную производительность. Поставщики, подобные СЗППК, поддерживают доступ к стандартизированной продукции, способствуя прогрессу в инженерных решениях.
