В условиях интенсивной эксплуатации мостовых, козловых и консольных кранов вопрос надежного и безопасного токоподвода стоит особенно остро. Одним из наиболее прогрессивных решений сегодня является изолированный контактный рельс закрытого типа, который полностью исключает случайное касание токоведущих элементов и значительно повышает уровень электробезопасности на производстве.
Подробную информацию о технических характеристиках, моделях и комплектации можно найти на специализированной странице http://trolleinyi-shinoprovod.ru/izolirovannyi-kontaktnyi-rels/. Именно здесь собраны актуальные данные по всем доступным сериям и модификациям.
Почему изолированный рельс вытесняет открытые троллеи
Классические открытые троллеи из медной троллеи или стального уголка постепенно уходят в прошлое на современных предприятиях. Причины просты:
- Высокий риск поражения током при случайном касании;
- Быстрое загрязнение и окисление контактов в пыльных и влажных цехах;
- Необходимость частого обслуживания и замены;
- Ограничение по скорости передвижения крана (обычно до 60–80 м/мин).

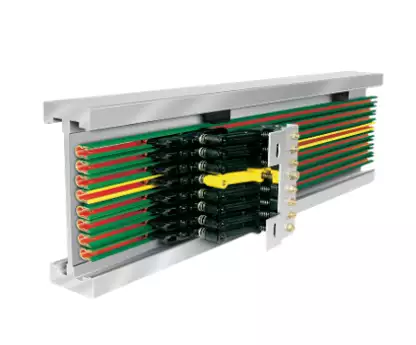

В отличие от них изолированный контактный рельс представляет собой жесткую конструкцию, где токоведущая троллейная жила (медь или медно-алюминиевый композит) полностью заключена в прочный ПВХ- или поликарбонатный кожух. Токосъем осуществляется через узкую продольную щель, в которую входит контактная щетка токоприемника.
Основные бренды на московском рынке
Сегодня в столице представлены два лидирующих производителя закрытых шинопроводов:
- Изолированный рельс Klifting (Польша) – серия KSL, KSLI, HSL – известна оптимальным сочетанием цены и качества, широким температурным диапазоном (–30…+80 °С) и возможностью эксплуатации в агрессивных средах.
- Изолированный рельс Kamay (Турция) – серии KM, KMT – выделяются повышенной токовой нагрузкой (до 2000 А) и наличием радиусных секций для криволинейных трасс.
Оба бренда сертифицированы для применения в России и полностью соответствуют ГОСТ Р МЭК 60519-11 и ПУЭ.
Преимущества шинопровода для высоких скоростей
Современные краны на автоматизированных складах и в логистических центрах часто перемещаются со скоростью 120–200 м/мин и выше. Для таких режимов разработаны специальные серии шинопровод для высоких скоростей:
- Усиленные токосъемные щетки с пружинами постоянного давления;
- Минимальное переходное сопротивление (≤ 0,3 мОм);
- Двойная изоляция и защита IP54;
- Возможность установки до 6 токоведущих жил в одном корпусе (фаза + нейтраль + земля + управление).
Радиусные участки: когда нужен шинопровод радиусный
На многих производствах трасса крана имеет повороты. Раньше в таких местах ставили гибкий кабель или гирляндные троллеи, что снижало надежность. Сегодня проблема решается установкой шинопровода радиусного – заводские секции с радиусом от 1,5 м позволяют создавать плавные криволинейные участки любой конфигурации без потери качества токосъема.
Как правильно выбрать изолированный контактный рельс
При подборе системы руководствуйтесь следующими параметрами:
- Токовая нагрузка – суммируйте номинальный ток всех двигателей крана с учетом коэффициента одновременности (обычно 0,65–0,75).
- Скорость передвижения – для скоростей выше 120 м/мин выбирайте серии с маркировкой «High Speed».
- Длина трассы и количество поворотов – заранее определите необходимость радиусных секций.
- Условия эксплуатации – для химических производств и литейных цехов нужны кожухи из специального термостойкого пластика.
- Количество полюсов – 4-полюсные (3 фазы + земля) самые распространенные, но для кранов с частотным регулированием может понадобиться 5–6 полюсов.
Компания, являющаяся официальным дистрибьютором бренда Klifting в России, предоставляет полный пакет технической документации и помогает выполнить расчет необходимого комплекта.
Монтаж и эксплуатация: практические советы
Даже самый качественный шинопровод прослужит меньше, если нарушить правила монтажа:
- Соблюдайте прямолинейность трассы (допустимое отклонение не более 2 мм на 3 м);
- Используйте только оригинальные соединители и подвесы;
- Обеспечьте зазор не менее 70 мм от металлических конструкций здания;
- Периодически (раз в 6–12 месяцев) проверяйте усилие прижатия щеток и состояние контактной поверхности.
При правильной эксплуатации ресурс изолированного контактного рельса Klifting и Kamay составляет 10–15 лет без замены токоведущих жил.
Широкий выбор моделей и комплектующих
На московском рынке доступны системы на токи от 60 до 2000 А, длиной секций 4 и 6 метров, в обычном и термостойком исполнении. В наличии всегда есть:
- Прямые и радиусные секции;
- Токоприемники на 60–1200 А с длиной кабеля до 30 м;
- Концевые подвижные и неподвижные вводы;
- Ремонтные вставки и изоляционные кожухи.
Благодаря наличию собственного склада и прямым поставкам от производителей сроки поставки редко превышают 7–10 дней.
Изолированный контактный рельс давно перестал быть экзотикой – сегодня это стандарт де-факто для любого нового кранового хозяйства в Москве и Московской области. Переход на закрытые системы не только повышает безопасность, но и снижает эксплуатационные затраты в долгосрочной перспективе.
