Машина, которая превращает электрическую энергию в механическое вращение, стоит почти за каждым промышленным приводом. Насос, вентилятор, конвейер, станок, подъёмный механизм и даже бытовой компрессор опираются на один и тот же принцип: ток в обмотке создаёт магнитное поле, поле тянет ротор, вал передаёт момент нагрузке. Разница между удачным и неудачным приводом почти никогда не лежит в самой идее. Она лежит в том, какой электродвигатель поставлен на конкретный механизм и какие характеристики электродвигателя совпали с режимом работы.
Промышленные электродвигатели давно разошлись по сериям, исполнениям и назначениям. Общепромышленные машины общего применения соседствуют с крановыми, взрывозащищёнными, высоковольтными, рольганговыми, лифтовыми и машинами с электромагнитным тормозом. Понимание этой карты избавляет от случайного подбора по одной лишь мощности и от последующей переделки фундамента, муфты и шкафа управления.
Как устроен электродвигатель и откуда берётся момент
Устройство электродвигателя в большинстве серий сводится к двум активным частям и набору конструктивных узлов. Неподвижный статор несёт обмотку и магнитопровод из тонких листов электротехнической стали. Вращающийся ротор сидит на валу и отделён от статора небольшим воздушным зазором. Корпус, подшипниковые щиты, вентилятор и кожух охлаждения не создают момент, но определяют ресурс, нагрев и способ установки.
Принцип работы электродвигателя переменного тока строится на вращающемся магнитном поле. Три обмотки статора, сдвинутые в пространстве и питаемые током со сдвигом фаз, создают поле, которое бежит по окружности расточки. Частота этого бега задаётся частотой сети и числом пар полюсов. При пятидесяти герцах двухполюсная машина даёт синхронную скорость около трёх тысяч оборотов в минуту, четырёхполюсная — около полутора тысяч, шестиполюсная — около тысячи, восьмиполюсная — около семисот пятидесяти.
Количество полюсов электродвигателя поэтому читается прямо из маркировки: цифра в конце обозначения габарита указывает число полюсов, а не частоту вращения вала. Реальные обороты электродвигателя асинхронного типа всегда чуть ниже синхронных. Разницу называют скольжением. Без скольжения в роторе не наводится ток, а без тока нет момента.
Короткозамкнутый и фазный ротор
Электродвигатель с короткозамкнутым ротором остаётся самой распространённой конструкцией. Стержни, залитые в пазы ротора и замкнутые торцевыми кольцами, образуют клетку. Отдельного питания ротору не требуется: ток появляется за счёт индукции. Клетка проста, терпит тяжёлый пуск и почти не требует обслуживания, кроме подшипников и внешней очистки.
Фазный ротор выводит обмотку на контактные кольца. Через щётки к ней подключают пусковые сопротивления. Момент нарастает мягче, пусковой ток падает, скорость в ограниченном диапазоне можно регулировать сопротивлением. За эту гибкость платят щёточным узлом, кольцами и более частым осмотром. Для большинства насосов и вентиляторов такая сложность избыточна. Для механизмов с тяжёлым пуском и плавным разгоном она ещё сохраняет смысл, хотя частотный преобразователь во многих случаях вытеснил реостатный пуск.
Виды электродвигателей по роду тока и характеру поля
Типы электродвигателей удобно делить сначала по роду питания, затем по связи скорости ротора со скоростью поля. Электродвигатель переменного тока охватывает асинхронные и синхронные машины. Электродвигатель постоянного тока питается выпрямленным или аккумуляторным напряжением и меняет скорость почти пропорционально напряжению якоря.
- Асинхронный электродвигатель держит скорость ниже скорости поля. Скольжение растёт с нагрузкой и у общепромышленных машин обычно лежит в пределах нескольких процентов.
- Синхронный электродвигатель вращается строго со скоростью поля. Возбуждение даёт обмотка постоянного тока, постоянные магниты или реактивный эффект. Скольжения нет, коэффициент мощности можно держать близким к единице и даже отдавать реактивную мощность в сеть.
- Машина постоянного тока имеет якорь, коллектор и щётки. Момент и скорость регулируются удобно, но щёточный узел требует ухода. В новых приводах её часто заменяет асинхронная машина с преобразователем частоты.
- Однофазный электродвигатель не создаёт пускового момента одной рабочей обмоткой. Пуск обеспечивают конденсатор и вспомогательная обмотка. После разгона конденсатор может отключаться или оставаться в цепи.
Трёхфазный электродвигатель на промышленной сети остаётся основным выбором там, где есть линия на триста восемьдесят вольт. Трёхфазный двигатель 380 В равномерно нагружает фазы, даёт хороший пусковой момент без конденсаторов и проще защищается тепловым реле и автоматом. Однофазные конденсаторные машины берут там, где трёхфазной сети нет: небольшие станки, бытовые и мастерские приводы, встраиваемые вентиляторы.
Асинхронная машина как основной промышленный привод

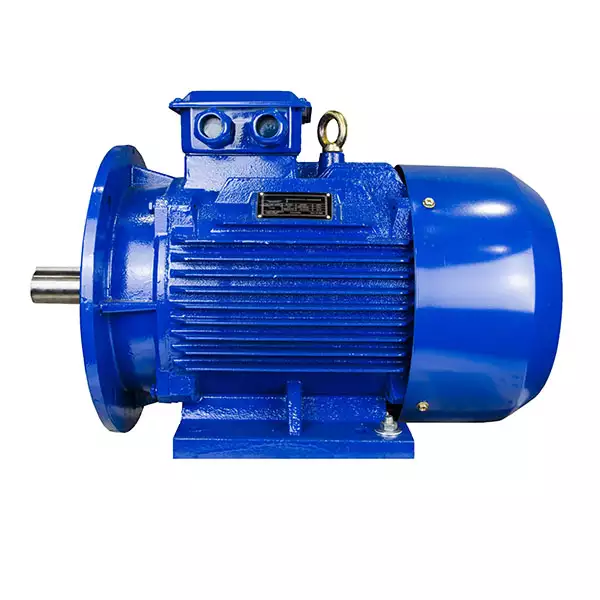

Асинхронный электродвигатель закрытого обдуваемого исполнения закрывает большую часть общепромышленных задач. Серии, привязанные к установочным размерам по отечественным нормам, носят обозначения вроде АИР, АИРМ, АД, пятиАИ и более ранней серии А. Рядом живут машины с привязкой мощности к размерам по нормам ДИН: АИС и ряд импортных линеек. Внешне они похожи, но лапы, фланец и высота оси могут не совпасть при замене один в один. Перед заменой сверяют не только киловатты и обороты, но и чертёж присоединительных размеров.
Магнитопровод статора набран из изолированных листов, чтобы ограничить вихревые токи. Обмотка уложена в пазы и пропитана. У закрытой машины тепло уходит через корпус с рёбрами: вентилятор на валу гонит воздух вдоль рёбер. Пока вал крутится быстро, охлаждение достаточное. На пониженной частоте, когда собственный вентилятор почти не дует, а момент нужен полный, обмотка греется сильнее. Для длительной работы от преобразователя берут машину с независимой вентиляцией или с запасом по нагреву.
Подшипники качения воспринимают радиальную и, при наличии осевой составляющей, осевую нагрузку. У насосов с вертикальным валом и у ременных передач с сильным натяжением срок подшипника часто заканчивается раньше, чем срок обмотки. Смазка, соосность и отсутствие перекоса полумуфт здесь важнее паспортного КПД.
Что означает скольжение на практике
Синхронная скорость поля считается по простой зависимости: шестьдесят умножить на частоту сети и разделить на число пар полюсов. При пятидесяти герцах и двух парах полюсов поле делает полторы тысячи оборотов. Вал под нагрузкой идёт, например, на тысячу четыреста пятьдесят или тысячу четыреста семьдесят. Эти паспортные обороты электродвигателя и есть рабочая точка, а не круглое число из разговорной привычки.
С ростом момента скольжение растёт, ток статора растёт, нагрев растёт. Если механизм постоянно просит момент выше номинального, машина не привыкнет к перегрузу. Изоляция стареет быстрее, а защита либо отключит привод, либо, при неправильной уставке, позволит обмотке перегреться. Запас по мощности имеет смысл именно здесь, а не как абстрактная перестраховка.
Синхронные машины и машины постоянного тока
Синхронный электродвигатель оправдан там, где нужна жёсткая скорость и предсказуемый коэффициент мощности. Крупные компрессоры, некоторые мельницы и приводы с точным согласованием скорости используют это свойство. Пуск у синхронной машины сложнее: до втягивания в синхронизм она часто разгоняется как асинхронная, за счёт пусковой клетки, и лишь затем получает возбуждение. Для небольших приводов сложность редко окупается.
Электродвигатель постоянного тока по-прежнему встречается на кранах старой постройки, в тяге и в приводах, где скорость нужно менять в широких пределах без преобразователя частоты. Коллектор дробит ток якоря так, чтобы момент сохранял направление. Щётки изнашиваются, коллектор требует проточки и притирки, угольная пыль оседает внутри. При реконструкции такой привод нередко заменяют асинхронной машиной с преобразователем, сохраняя механику редуктора.
Параметры, без которых выбор превращается в угадывание
Характеристики электродвигателя читают с таблички и с каталожного листа, а не с одного лишь габарита. Параметры электродвигателя, которые решают судьбу привода, складываются в короткий перечень.
- Мощность электродвигателя на валу, в киловаттах, при номинальном режиме. Механическая мощность меньше потребляемой электрической на величину потерь.
- Частота вращения электродвигателя при номинальной нагрузке и синхронная скорость поля. От них зависит передаточное число редуктора или диаметр шкива.
- Напряжение электродвигателя и схема обмоток. Для низковольтной сети типичны триста восемьдесят вольт треугольником или звезда на шестьсот шестьдесят вольт, а также возможность пуска переключением со звезды на треугольник.
- КПД электродвигателя и коэффициент мощности. Они определяют ток, сечение кабеля и потери в цехе, а не только счёт за энергию.
- Режим работы: длительный, кратковременный или повторно-кратковременный с указанием продолжительности включения.
- Кратности пускового и максимального момента, кратность пускового тока. Их сравнивают с моментом трогания механизма.
КПД электродвигателя у современных закрытых машин средней мощности обычно лежит высоко, но падает на малой нагрузке и у мелких габаритов. Гнаться за десятыми долями процента имеет смысл на приводе, который крутится тысячами часов в год. На редком включении важнее пусковой момент и стойкость изоляции к влаге.
Степень защиты и климат
Степень защиты электродвигателя обозначают буквами АйПи и двумя цифрами. Первая говорит о защите от твёрдых частиц и случайного касания, вторая — о защите от воды. Закрытая обдуваемая машина общего назначения чаще всего имеет степень пятьдесят четыре: пыль внутрь почти не проникает, брызги с любого направления не вредят. Для улицы и моечных зон смотрят на вторую цифру внимательнее и добавляют козырёк, не рассчитывая, что табличка заменит здравый монтаж.
Брызгозащищённое исполнение со степенью двадцать три пропускает воздух через корпус и снимает тепло легче, поэтому при той же высоте оси иногда даёт большую мощность. Цена — чувствительность к пыли, волокнам и каплям. Такой корпус ставят в чистых залах, а не в деревообработке и не на цементной галерее.
Климатическое исполнение и категория размещения идут рядом со степенью защиты. Умеренный климат под навесом и тропическое исполнение в химическом цехе требуют разной пропитки, разного покрытия корпуса и разных уплотнений. Кабельный ввод и клеммная коробка должны соответствовать той же среде, иначе слабым местом станет не обмотка, а ввод.
Монтажное исполнение и геометрия установки
Монтажное исполнение электродвигателя задаёт, как машина встанет на механизм. Лапы на корпусе, фланец на щите, комбинированное крепление, вертикальный вал вниз или вверх, второй конец вала — всё это разные чертежи. Код по международной схеме начинается с букв АйЭм. Лаповое исполнение общего вида часто обозначают как единица ноль ноль один, фланцевое — как три ноль ноль один, комбинированное — как два ноль ноль один. Цифры уточняют положение лап и вала, поэтому совпадение только первой группы ещё не гарантирует взаимозаменяемость.
Высота оси вращения связана с габаритом: шестьдесят три, семьдесят один, восемьдесят, девяносто, сто двенадцать миллиметров и далее. При замене машины той же мощности, но другой серии, высота оси может скакнуть. Тогда подошва, шпонка и вылет вала перестают совпадать, а ременная передача меняет межосевое расстояние. Два конца вала нужны, когда с одной стороны сидит рабочий орган, а с другой — тормоз, датчик или второй шкив. Удлинённый вал берут под крыльчатку вентилятора.
Как выбрать электродвигатель под механизм
Выбор электродвигателя начинают не с каталога, а с механизма. Сначала фиксируют требуемый момент на валу во всём цикле, а не только в установившемся режиме. Насос с закрытой задвижкой, дробилка с завалом, конвейер с застывшим продуктом и кран с грузом просят разный пусковой момент. Затем выбирают частоту вращения так, чтобы передача не стала чрезмерно громоздкой и не заставила ремень работать на пределе.
Дальше смотрят сеть. Если в цехе есть три фазы, однофазная машина почти всегда проиграет по моменту, току и цене киловатта. Если сеть слабая, прямой пуск крупной машины даст посадку напряжения, и тогда нужны звезда-треугольник, мягкий пускатель или преобразователь частоты. Как выбрать электродвигатель в этом случае: взять машину с известной кратностью пускового тока и согласовать её с уставкой защиты и сечением линии.
Практический порядок сверки выглядит так. Сравнивают мощность с расчётом, обороты с передачей, напряжение со схемой щита, степень защиты со средой, монтаж с фундаментом, режим с реальной продолжительностью включения. Только после этого смотрят климатическое исполнение, класс изоляции и наличие тормоза.
- Для вентилятора и центробежного насоса обычно хватает короткозамкнутой машины с обычным пусковым моментом и степенью защиты пятьдесят четыре.
- Для поршневого компрессора и дробилки проверяют кратность пускового момента и тепловой запас на частые пуски.
- Для механизма с точной остановкой смотрят машину со встроенным электромагнитным тормозом и проверяют, кто питает катушку тормоза.
- Для работы от преобразователя уточняют изоляцию, подшипниковые токи и охлаждение на малой скорости.
Крановые, взрывозащищённые и высоковольтные исполнения
Крановый электродвигатель живёт в повторно-кратковременном режиме. Он часто стартует, держит груз, тормозит и снова стартует. Серии с обозначениями МТН, МТФ и их более поздние аналоги рассчитаны на такую работу: усиленная клетка или фазный ротор, режим с ограниченной продолжительностью включения, часто встроенная возможность работы с тормозом. Ставить на тельфер общепромышленную машину длительного режима означает получить перегрев именно в часы, когда кран нужен больше всего.
Взрывозащищённый электродвигатель требуется там, где утечка газа, пара или пыли может создать взрывоопасную смесь. Оболочка не даёт внутреннему искрению выйти наружу, либо исполнение исключает искру и опасный нагрев поверхности. Серии вроде ВА, АИМУ, четырёхВР и машин по нормам МЭК отличаются уровнем и видом защиты, температурным классом и зоной применения. Подбор по одной лишь мощности здесь недопустим: сертификат должен закрывать конкретную зону, группу смеси и температуру. Щели оболочки, кабельные вводы и заземление обслуживают по правилам взрывозащиты, а не по общему опыту слесаря.
Высоковольтный электродвигатель питается от сети в несколько киловольт и имеет смысл на большой мощности, где низковольтный ток стал бы слишком большим для кабеля и ячейки. Изоляция обмотки, выводное устройство и защита здесь другого класса. Пуск и релейная защита согласуются с энергетиками предприятия до заказа, а не после прибытия машины на площадку.
Специальные назначения, которые легко перепутать с общим
Рольганговые машины стоят на роликах прокатных станов: удары, жар, короткая длина, частые реверсы. Лифтовые приводы считаются с режимом подъёма и требованиями к тормозу. Многоскоростные машины переключают число пар полюсов и дают две или три фиксированные скорости без преобразователя. Машины для мотор-редукторов стыкуются с конкретным фланцем редуктора. Встраиваемые однофазные двигатели прячут внутрь вентилятора или насоса, и корпус наружного охлаждения у них может отсутствовать.
Отдельная ветка — машины, рассчитанные на работу с преобразователем частоты. У них усилена изоляция, иногда стоит независимый вентилятор и датчик температуры обмотки. Обычный общепромышленный двигатель тоже часто работает от преобразователя, но длинный кабель, низкая скорость и отсутствие фильтра сокращают ресурс. Это не запрет, а ограничение, которое видно по нагреву и по подшипникам через сезон.
Напряжение, пуск и защита
Напряжение электродвигателя должно совпасть со схемой включения. Обмотка, рассчитанная на соединение треугольником на триста восемьдесят вольт, при ошибочном включении звездой отдаст примерно треть момента и не вытянет нагрузку, хотя гудеть будет убедительно. Обратная ошибка, когда машину на шестьсот шестьдесят вольт включают треугольником в сеть триста восемьдесят, тоже встречается при чтении таблички наискосок. Табличку читают целиком: вольты, схема, герцы, амперы.
Прямой пуск прост и жёсток. Ток в несколько раз выше номинального длится доли секунды или несколько секунд, пока машина не выйдет на скорость. Сеть и механизм должны это выдержать. Переключение со звезды на треугольник снижает пусковой ток и пусковой момент, поэтому не подходит для привода, который трогается под полной нагрузкой. Мягкий пускатель поднимает напряжение плавно. Преобразователь частоты поднимает и частоту, и напряжение и позволяет задать темп разгона.
Тепловое реле или электронный расцепитель ставят по номинальному току, а не по мощности на глаз. Обрыв фазы оставляет машину в работе на двух фазах: ток растёт, момент падает, обмотка греется. Защита от обрыва фазы и от заклинивания ротора окупается на любом ответственном приводе. Датчики температуры в лобовых частях обмотки дополняют токовую защиту там, где охлаждение зависит от оборотов.
Применение и типичные ошибки подбора
Применение электродвигателей охватывает почти всю технику, где есть вращение. Вентиляция и дымоудаление, насосные станции, компрессорные, деревообработка, пищевые линии, конвейеры складов, грузоподъёмные механизмы, станочные шпиндели через редуктор или ремень. В каждом случае побеждает не более мощная машина, а машина, у которой режим, среда и геометрия совпали с задачей.
Ошибки повторяются. Берут мощность с большим запасом и получают низкий коэффициент мощности и лишний пусковой ток. Путают синхронные обороты с номинальными и промахиваются со шкивом. Ставят открытый корпус в пыль. Крепят лапами машину, у которой нагрузка висит на фланце. Забывают про тормоз на механизме, который должен держать груз при снятии питания. Меняют серию АИР на серию с другой привязкой размеров и обнаруживают, что вал стал короче на десятки миллиметров.
Хороший подбор выглядит скучно и поэтому надёжен. Момент покрывает пуск и работу, скорость совпадает с передачей, корпус переносит среду, крепление совпадает с рамой, защита видит номинальный ток, а запас заложен в режиме, а не в случайных киловаттах. Тогда электродвигатель отрабатывает ресурс обмотки и подшипников, а не становится расходной частью после первого сезона.
