На стройке шпунт редко замечают снаружи: его прячут в грунте, за распорками и за обвязкой. Между тем именно эта полоса металла часто решает, устоит ли стенка котлована, не уйдёт ли вода в выемку и не осядет ли соседний дом. Разговор о профиле стоит начинать не с прайса, а с устройства. Что такое шпунт Ларсена, проще всего объяснить на пальцах площадки: это стальная свая корытообразного сечения с замками по краям. Шпунтины стыкуют одну в другую, и из отдельных балок получается сплошная шпунтовая стенка. Она работает на изгиб, держит боковое давление грунта и заметно снижает фильтрацию воды.
История названия связана с инженером, который ещё в начале прошлого века предложил замок, способный и соединять элементы, и не разваливаться при повторных погружениях. С тех пор геометрия менялась, а принцип остался. Сегодня под этой маркой понимают и классические корытные профили, и близкие по задаче аналоги. На практике выбор почти всегда упирается в три вещи: глубину выемки, воду и то, сколько раз металл ещё должен пережить извлечение. Поставщики, которые ведут полный цикл, обычно показывают не только сортамент, но и типовые схемы ограждения. Обзорный каталог по профилю удобно смотреть там, где собраны и марки, и описание работ: шпунт Ларсена.
Виды шпунта Ларсена на отечественном рынке держатся на трёх привычных обозначениях. Лёгкий Л4 долго был самым массовым. Средний Л5 закрывает большую часть городских котлованов. Усиленный профиль берут там, где обычной жёсткости уже мало. Отдельно стоит смотреть не на рекламное имя, а на момент сопротивления стены и на состояние замка. Для глубоких выемок и ответственных подпорных стенок чаще сравнивают именно модернизированную серию. Карточка с размерами и массой собрана на странице шпунт Ларсена Л5-УМ.
Типы шпунта Ларсена различают ещё и по назначению профиля. Корытный горячекатаный элемент остаётся базовым. К нему добавляют угловые соединители, чтобы стена поворачивала без разрыва замка. Есть трубошпунт, когда в работу включают трубу большого диаметра. Есть полимерные и композитные полосы для малых глубин, береговых откосов и мест, где металл избыточен. Для постоянных гидротехнических стенок иногда берут профили с более широкой монтажной полкой. Если задача жёсткая, а срок службы стенки длинный, сравнение обычно начинают с усиленной модификации Л5-УМ.
Как устроена шпунтина и зачем ей замок
Корыто даёт сечению высоту. Чем выше профиль, тем больше плечо и тем спокойнее стена держит момент. Пояса, то есть дно корыта, толще стенок: именно они забирают основную долю изгиба. Замок шпунта Ларсена сидит на кромке. Это не просто крючок. От его геометрии зависит, насколько плотно встанут соседние элементы, не разойдётся ли стык при вибропогружении и можно ли потом вытащить шпунтину без разрыва металла.
У классического замка высота и ширина измеряются десятками миллиметров. У Л4 встречают размер около 35,5 на 27 мм. Плотное смыкание упрощает набор стены, но не делает её абсолютно водонепроницаемой. В ответственных гидротехнических работах в межзамковое пространство вводят герметик. Для временного ограждения котлована часто хватает самого металла: задача не в сухом доке, а в том, чтобы отсечь грунт и снизить приток.
Стальной шпунт катают из конструкционных марок. Для отечественных профилей указывают классы С255 и С285, иногда сталь с медью, чтобы замедлить электрохимическую коррозию. Нормы опираются на ГОСТ 4781-85 и на технические условия заводов. Это важно при повторном применении: оборачиваемость зависит не только от толщины, но и от того, не вытянулся ли замок и не пошла ли трещина у полки.
Характеристики шпунта Ларсена по основным маркам
Технические характеристики шпунта Ларсена сравнивают не по одной цифре. Масса говорит о расходе металла и о том, какой кран потянет связку. Ширина по центрам замков задаёт, сколько шпунтин уйдёт на погонный метр стены. Высота профиля и момент сопротивления говорят о жёсткости. Момент инерции нужен расчётчику, когда проверяют прогиб.
Шпунт Ларсена Л4
Шпунт Ларсена Л4 долго считали рабочей лошадкой. Монтажная ширина около 400 мм, в базовом сортаменте геометрическая высота профиля около 204 мм, масса 74 кг на погонный метр. Толщина стенки 9,5 мм, толщина пояса 14,8 мм. Площадь сечения порядка 94,3 см² на метр стены. Масса квадратного метра стены близка к 185 кг. Момент сопротивления стены около 2 200 см³/м, момент инерции около 39 600 см⁴/м. Эти расчётные величины стены в таблицах сходятся, даже если карточка профиля называет высоту иначе.
Новый прокат этой марки с украинского комбината на рынок почти не поступает уже много лет, завод снял профиль с программы. Поэтому Л4 сегодня чаще встречается как бывший в употреблении металл. Для котлованов умеренной глубины и локальных подпорных стенок его жёсткости хватает: по моменту сопротивления он сопоставим с рядом импортных аналогов средней группы. На ответственный объект с высоким уровнем воды его берут только после проверки замков и остаточной толщины.
Шпунт Ларсена Л5
Шпунт Ларсена Л5 пришёл как массовая замена. Монтажная ширина 420–425 мм. В каталожных карточках высота профиля часто указана как 337 мм, в других сортаментах тот же тип приводят с высотой около 196 мм: это разница обозначения геометрического размера, а не два разных профиля. Стенка 11 мм, пояс 21 мм. Масса погонного метра около 100 кг, квадратный метр стены примерно 238 кг. Момент инерции стены около 50 900 см⁴/м, момент сопротивления около 2 962 см³/м. По сравнению с Л4 металл тяжелее, зато сопротивление выше примерно на треть.
Профиль катают на российских заводах, поэтому доступен и новый, и оборотный. Длина мерных хлыстов обычно от 5 до 12 метров, немерные партии начинаются от тех же пяти и доходят до 22 метров, если говорить о сортаменте близких марок. Л5 спокойно переносит забивку, вибрацию и статическое вдавливание. В плотных и гравелистых грунтах перед погружением часто делают лидерную скважину, чтобы не порвать замок и не увести стену из оси.
Шпунт Ларсена Л5-УМ
Шпунт Ларсена Л5-УМ расшифровывают как улучшенную модификацию. Ширина по центрам замков 500–506 мм, номинальная высота 470 мм. Толщина стенки 11 мм, пояса 23 мм. Масса погонного метра 113,8–113,9 кг, на карточках сортамента часто пишут 113,88. Квадратный метр стены около 228 кг. Момент инерции около 76 430 см⁴/м, момент сопротивления 3 555–3 559 см³/м. Длина от 5 до 23–24 м.
На фоне Л5 масса выше примерно на 14 процентов, момент сопротивления примерно на 20 процентов, жёсткость стены примерно на 50 процентов. Одна шпунтина перекрывает больше ширины, поэтому на тот же периметр уходит меньше стыков. Замок доработан под многократные циклы. Сталь тех же классов, часть партий легируют медью. Выпускает профиль нижнетагильская площадка. Для глубокой выемки это часто основной отечественный вариант, когда импортный широкий профиль либо дорог, либо не лежит на складе.
Размеры шпунта Ларсена и как читать таблицу
Размеры шпунта Ларсена лучше брать из сортамента конкретного производителя, а не из усреднённой «полной высоты». Для Л4 в справочниках обычно стоят монтажная ширина 400 мм и высота около 204 мм при массе 74 кг/м. Число 359 мм тоже встречается в карточках поставщиков, но это не полная высота, которую можно просто противопоставить 204 мм: каталоги по-разному назначают геометрический размер. У Л5 та же история. В одном сортаменте высота 337 мм, в другом около 196 мм, при этом масса около 100 кг/м и момент сопротивления стены около 2 962 см³/м относятся к одному типу. Для стены в расчёт идут момент инерции и момент сопротивления, а не спор о том, какую кромку назвали высотой.
- Л4: ширина 400 мм, высота в базовом сортаменте около 204 мм, масса 74 кг на метр; в части карточек высота указана иначе, расчёт стены при этом около 39 600 см⁴/м и 2 200 см³/м.
- Л5: ширина 420–425 мм, высота в разных сортаментах 196 или 337 мм, масса 100 кг на метр, момент сопротивления около 2 962 см³/м.
- Л5-УМ: ширина 506 мм, высота 470 мм по сортаменту нижнетагильского проката, масса около 114 кг на метр, длина 5–23 м.
- Угловой элемент и добор подбирают отдельно: обычная шпунтина не заменяет поворот стены.
Вес шпунта Ларсена считают дважды. Сначала на погонный метр шпунтины, чтобы понять массу хлыста: десять метров Л5-УМ это примерно 1,14 тонны. Затем на квадратный метр стены, чтобы сравнить расход. У Л5-УМ квадратный метр легче, чем у Л5, хотя хлыст тяжелее: ширина больше, и металл распределён выгоднее. Для логистики важна ещё связка. Длинномер везут площадкой, короткие остатки иногда режут, но рез бьёт по оборачиваемости и по замку.
Для чего нужен шпунт Ларсена
Для чего нужен шпунт Ларсена, становится ясно на первом же мокром котловане. Откос в песке с водой не держит угол, распорная крепь из доски не перекрывает фильтрацию, а бетонная стена в грунте дорога и медленна на небольшом контуре. Металлическая стена собирается из готовых хлыстов, погружается с поверхности и сразу начинает работать.
Применение шпунта Ларсена шире одной выемки. Им ограждают траншеи под коллекторы, держат стенки при реконструкции набережных, собирают временные перемычки на ремонте плотин, ограждают фундаменты рядом с действующим зданием. На причалах и пирсах стена остаётся постоянной: там уже считают коррозию, покрытие и срок службы замка, а не только число циклов.
Шпунт Ларсена для котлована
Шпунт Ларсена для котлована подбирают по глубине, по уровню грунтовых вод и по соседней застройке. Неглубокая выемка в суглинке часто закрывается Л4 или Л5 без сложной распорной системы. Котлован глубже шести-восьми метров, особенно в водонасыщенном песке, уже тянет к Л5-УМ и к поясам обвязки. Шпунтовое ограждение котлована почти никогда не работает одно. Стенку связывают поясом, ставят распорки, подкосы или анкера. Без этого даже жёсткий профиль уйдёт внутрь.
Шпунтовое ограждение в городе дополнительно ограничивают по шуму и по динамике. Рядом с больницей, школой или ветхим фондом ударный молот часто запрещают. Тогда остаются вибрация с контролем скорости колебаний или статическое вдавливание. Лидерное бурение снижает отказ в плотном слое и бережёт соседние фундаменты.
Берегоукрепление шпунтом
Шпунт Ларсена для укрепления берегов ставят там, где откос подмывает паводок или судовая волна. Берегоукрепление шпунтом даёт вертикальную или слегка наклонную линию вместо широкой каменной призмы. Это экономит территорию набережной, но требует расчёта на ледовые нагрузки, на истирание и на коррозию в переменном уровне воды. Для постоянного ряда берут новый металл, антикоррозионную защиту и герметизацию замков. Оборотный профиль с вытянутым замком для берега плохой выбор: течь по стыку вымоет засыпку за стенкой.
На малых реках и прудах иногда достаточно лёгкого профиля и короткой заделки ниже линии размыва. На судоходном канале и на морском причале сечение уже ближе к гидротехнике: выше момент, толще пояс, длиннее анкерная тяга. Ошибка здесь дорогая. Стенка, которую не заглубили ниже возможного размыва, выворачивается после первого серьёзного паводка.
Погружение шпунта Ларсена: три рабочих способа
Погружение шпунта Ларсена выбирают по грунту, по соседям и по тому, останется ли металл в земле. Общее правило простое. Сначала собирают направляющий кондуктор или маячные элементы, чтобы стена не ушла винтом. Замки чистят и смазывают. Шпунтину заводят в замок предыдущей и только потом дают нагрузку. Гнать элемент мимо замка нельзя: стык потом не собрать, а щель станет фильтром.
Забивка шпунта Ларсена
Забивка шпунта Ларсена дизельным или гидравлическим молотом быстрая и понятная на открытой площадке. Удар хорошо проходит плотные пески и гравий, где вибратор буксует. Минус очевиден: динамика передаётся в грунт, шумит и может повредить замок, если боёк стоит криво. На слабом торфе удар тоже плох: элемент уходит не туда. Забивку оставляют там, где нет чувствительной застройки и где проект прямо допускает динамическое воздействие.
Вибропогружение шпунта Ларсена

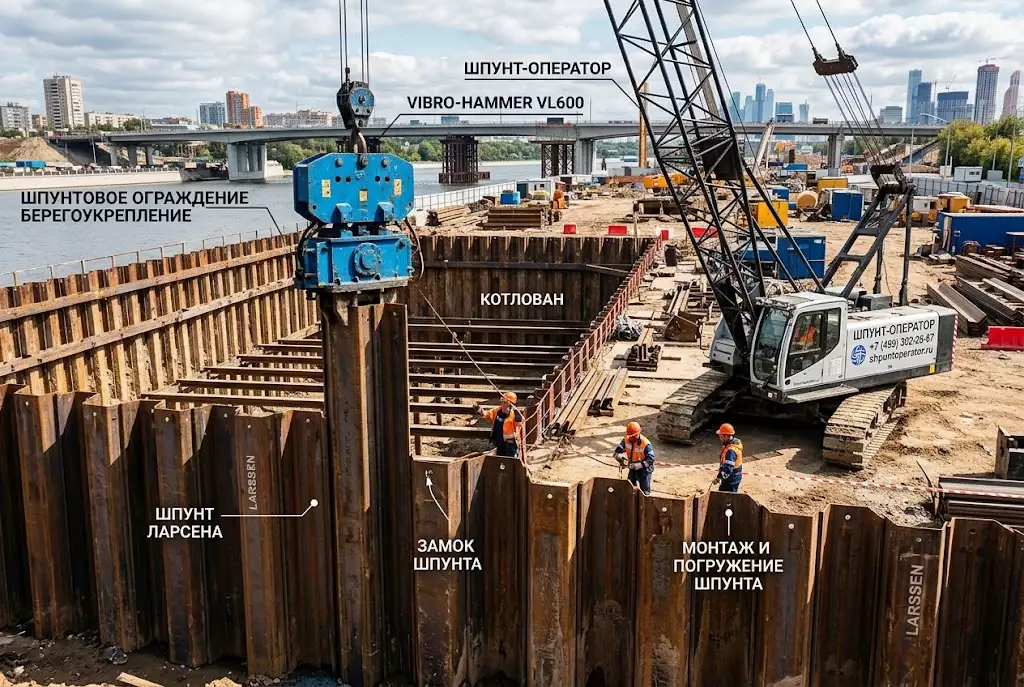

Вибропогружение шпунта Ларсена сегодня основной городской способ. Наголовник передаёт колебания, грунт у стенок временно теряет сцепление, и шпунтина садится под собственным весом и пригрузом. В водонасыщенных песках метод работает особенно чисто. В тугой глине вибрация менее эффективна, и тогда добавляют подмыв или лидер. Контролируют частоту и скорость колебаний на ближайших фундаментах. Если порог превышен, погружение останавливают и меняют режим либо переходят на вдавливание.
Вдавливание шпунта Ларсена
Вдавливание шпунта Ларсена почти бесшумно. Установка передаёт статическое усилие, опираясь на уже погруженные элементы. Способ бережёт замки и соседние здания, но требует тяжёлой машины и достаточного сопротивления уже стоящей стены, иначе не на что опереться. В стеснённом дворе это часто единственный допустимый путь. Производительность ниже, чем у вибрации, зато риск отказа по шуму минимален.
Монтаж шпунта Ларсена не заканчивается на отметке головы. После набора стены ставят обвязочный пояс, выверяют вертикаль, подрезают или наращивают хлысты сваркой по проекту. Наращивание бьёт по прочности, поэтому стык относят из зоны максимального момента. Установка шпунта Ларсена в угловых точках идёт через фасонки. Пытаться загнуть рядовую шпунтину на повороте значит порвать замок.
Извлечение шпунта Ларсена и оборот
Извлечение шпунта Ларсена имеет смысл, если ограждение временное и замки ещё живые. Тянут вибропогружателем в режиме извлечения или статическим выдёргивателем. Усилие растёт, если элемент простоял сезон в глине или если в замок набился песок. Перед выемкой стенку иногда обстукивают вибрацией, чтобы сорвать трение. Гнутый хлыст, трещина у замка и потеря сечения больше допустимой выводят элемент из оборота.
Оборачиваемость у аккуратного профиля измеряется несколькими циклами. Антикоррозионная окраска на Л4 в справочниках рассчитана примерно на шесть применений, дальше нужно восстановление покрытия. На практике решают не краска, а геометрия замка. Партию перед повторной поставкой сортируют: прямые хлысты с живым замком идут в котлован, мятые остаются на обрезь.
Расчет шпунтового ограждения без лишней самодеятельности
Расчет шпунтового ограждения делают по давлению грунта, по воде и по схемам крепления. Считают активное и пассивное давление, проверяют прочность сечения, прогиб, устойчивость против выпора и глубину заделки ниже дна. Для анкерной стены добавляют несущую способность тяги и плиты. Для распорной проверяют пояс и распорку на сжатие, в том числе на случай, когда одну распорку временно снимают под бетонирование.
Самодельная прикидка по моменту сопротивления годится, только чтобы отсечь заведомо слабую марку. Рабочий расчёт остаётся за проектировщиком: ошибка в заделке на метр на водонасыщенном песке заканчивается потерей устойчивости. Имеет значение и последовательность. Стенку, которую погрузили без проекта распорок, потом трудно усилить изнутри тесной выемки.
- Снимают геологию по глубине стены, а не только по дну котлована.
- Фиксируют уровень воды, в том числе верховодку и возможный паводок.
- Задают допустимый прогиб с учётом соседних фундаментов.
- Сравнивают марки по моменту сопротивления и по шагу замков.
- Выбирают способ погружения и проверяют, проходит ли техника на пятно застройки.
- Закладывают извлечение или оставляют стену в грунте, если выемка повредит замки.
Выбор шпунта Ларсена на конкретной площадке
Выбор шпунта Ларсена начинается с отказа от универсальной марки. Л4 рационален, когда есть проверенная оборотная партия, глубина умеренная, а вода не давит постоянно. Л5 закрывает средний городской котлован и большинство временных стенок. Л5-УМ берут на большую глубину, на высокий момент и туда, где хотят меньше стыков на погонный метр. Импортные широкие аналоги сравнивают по тем же двум цифрам: момент сопротивления и масса квадратного метра, а не по названию серии.
Новый металл оправдан на постоянной стене, на берегу и на объекте, где извлечение не планируется. Оборотный профиль снижает расход, если замки целые и толщина в допуске. Смешивать в одной стене разные марки без пересчёта нельзя: жёсткость скачет, и слабое звено забирает весь прогиб. Длину берут с запасом на заделку и на срез головы под пояс. Короткий хлыст, который едва дошёл до проектной отметки, уже не усилить без наращивания в худшем сечении.
Отдельная проверка касается поставки. Хлысты смотрят на прямолинейность, на забой замка, на маркировку стали. Кривой элемент в наборе уводит всю стену. На площадке держать запас угловых соединителей полезнее, чем запас рядовых шпунтин: поворот без фасонки останавливает работу вернее, чем нехватка одного хлыста на прямом участке.
Так шпунтовая стенка из корытного профиля остаётся рабочим инструментом, а не декоративной полосой у котлована. Марку выбирают по моменту и по воде, способ погружения по грунту и по соседям, а оборот по живому замку. Всё остальное, от краски до скорости отгрузки, вторично по отношению к этим трём проверкам.
