Проектирование отопления, вентиляции и кондиционирования (ОВиК) — это комплекс инженерных решений, направленных на создание комфортного микроклимата в зданиях. Оно включает расчет, подбор оборудования и оптимизацию систем для эффективного энергопотребления. Грамотное проектирование ОВиК обеспечивает безопасность, экономичность и соответствие санитарно-гигиеническим нормам.
Требования и нормативы
Разработка проектной документации ведется в строгом соответствии с действующими регламентами. Основополагающими документами остаются СП 60.13330.2020, устанавливающий требования к отоплению, вентиляции и кондиционированию, и СП 54.13330.2016 для жилых зданий. Промышленные объекты дополнительно регламентируются серией ГОСТ Р, включая стандарты для взрывоопасных зон.
Санитарные нормы определяют допустимые уровни шума, кратность воздухообмена, температурные режимы. Например, для офисных помещений минимальный расход приточного воздуха на человека составляет 60 кубометров/час. Противопожарные требования прописаны в СП 7.13130.2013, где особое внимание уделяется огнестойкости воздуховодов и клапанам дымоудаления.
Этапы
Начальная стадия — анализ технического задания. Инженеры изучают архитектурные планы, уточняют назначение помещений, рассматривают пожелания заказчика. Климатические особенности региона влияют на выбор оборудования: для северных широт приоритетом становится отопление, в южных — охлаждение.
Разработка концепции включает тепловые расчеты, подбор систем с учетом энергопотребления. Для торговых центров актуальны рекуператоры, снижающие нагрузку на сеть. Промышленные цеха требуют расчета местных отсосов для удаления вредных веществ.
Рабочая документация содержит детализированные схемы, спецификации, инструкции по монтажу. Каждый лист проходит проверку на соответствие ГОСТ 21.1101-2013. Особое внимание уделяется согласованию трасс: пересечение воздуховодов с трубопроводами не должно создавать "горячих" зон.
Состав проекта

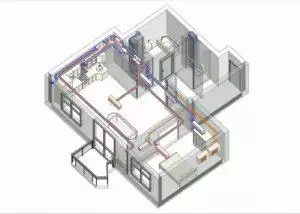

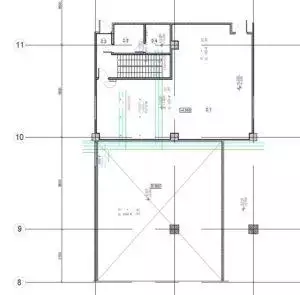

- Графическая часть включает поэтажные планы с нанесением оборудования, аксонометрические схемы вентиляционных систем, узлы подключения радиаторов. Для сложных объектов разрабатываются 3D-модели, позволяющие визуализировать размещение коммуникаций в стесненных условиях.
- Пояснительная записка содержит обоснование выбранных решений. Приводится расчет теплопотерь через ограждающие конструкции, гидравлическое сопротивление сети. Для кондиционирования указывается холодопроизводительность с учетом всех теплопритоков.
- Спецификации оборудования формируют список закупаемых позиций: от котлов до дроссельных клапанов. Указываются не только технические параметры, но и требования к монтажу. Например, виброизолирующие основания для чиллеров или допустимые радиусы изгиба медных трубопроводов.
- Технологические решения для разных типов зданий кардинально отличаются. В медицинских учреждениях упор делается на многоступенчатую фильтрацию воздуха, в лабораториях — на поддержание отрицательного давления в "грязных" зонах. Проект жилого комплекса требует минимизации шума от вентиляционных установок, что достигается выбором оборудования с низкой частотой вращения.
- Автоматизация систем стала неотъемлемой частью проектирования. Современные щиты управления позволяют интегрировать климатическое оборудование в систему "умный дом", программировать режимы по времени суток или датчикам присутствия. Энергосберегающие алгоритмы сокращают эксплуатационные расходы на 15-20%.
- Согласование проекта в надзорных органах — финальный этап. Экспертиза проверяет соответствие противопожарным нормам, требованиям доступности для маломобильных групп населения. Успешное прохождение этой процедуры подтверждает, что документация готова к реализации.
