Силовые кабели: надежность и эффективность в каждой жиле

Силовые кабели – это основа современной энергетической инфраструктуры, обеспечивающая бесперебойную передачу электроэнергии в дома, офисы, промышленные объекты и даже на крупные инфраструктурные проекты. От качества и правильного выбора кабеля зависит не только стабильность электроснабжения, но и безопасность эксплуатации. Компания «СтройТехСнабжение» предлагает широкий ассортимент силовых кабелей, которые соответствуют строгим стандартам качества и подходят для самых разных задач. В этой статье мы разберем, что такое силовые кабели, их структуру, виды, характеристики, а также дадим практические советы по выбору подходящей марки и сечения. Кабели силовые от «СТС» – это гарантия надежности и долговечности для ваших проектов.

Что такое силовой кабель и для чего он нужен?

Силовой кабель – это электротехническое изделие, предназначенное для передачи электроэнергии на большие расстояния или для распределения энергии внутри объектов. Он используется в самых разных сферах: от бытовых электросетей до крупных промышленных установок, включая подстанции, заводы и строительные площадки. Основная задача силового кабеля – обеспечить надежную и безопасную передачу тока, минимизируя потери энергии и защищая систему от внешних воздействий.

Силовые кабели применяются в электросетях с напряжением от 0,66 кВ до 220 кВ и выше, что делает их универсальным решением для различных условий эксплуатации. Они устойчивы к механическим нагрузкам, перепадам температур и воздействию окружающей среды, что особенно важно для прокладки в сложных условиях, например, под землей или в воде.

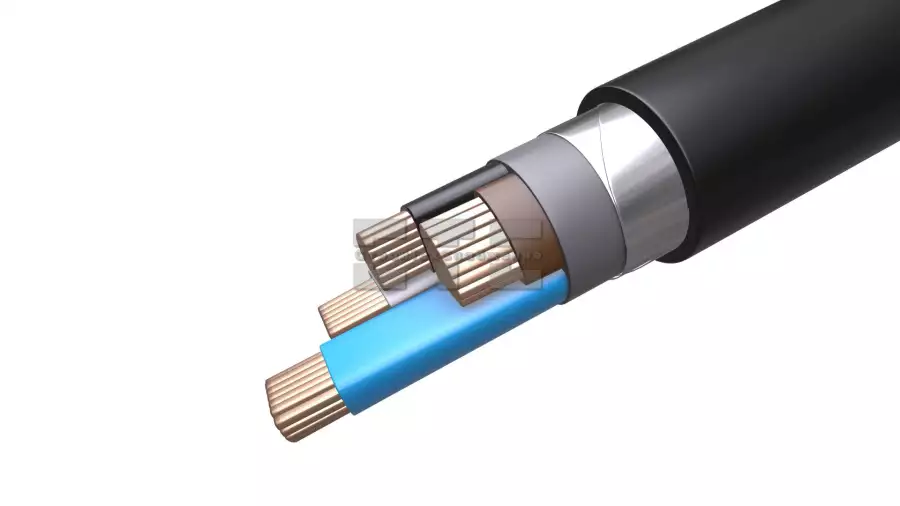

Структура силового кабеля: из чего состоит надежность?

Конструкция силового кабеля – это сложная система, в которой каждый элемент выполняет свою функцию, обеспечивая надежность и долговечность изделия. Основные компоненты включают:

1. Токопроводящая жила. Это основа кабеля, через которую проходит электрический ток. Жилы изготавливаются из меди или алюминия. Медные жилы обладают высокой проводимостью и устойчивостью к коррозии, но стоят дороже. Алюминиевые – более экономичный вариант, но имеют меньшую проводимость и больший вес.


2. Изоляция. Изоляционный слой защищает жилы от короткого замыкания и внешних воздействий. Чаще всего используются материалы, такие как поливинилхлорид (ПВХ), сшитый полиэтилен (Пв) или резина. Например, кабель АВБбШв имеет изоляцию из ПВХ-пластиката, что делает его устойчивым к влаге и механическим повреждениям.


3. Броня. В некоторых кабелях, таких как АПвБП или АВБШвнг(А)-ХЛ, присутствует броня из стальных лент или проволоки, которая защищает кабель от физических повреждений, например, при прокладке в грунте или в условиях повышенной нагрузки.


4. Оболочка. Внешний защитный слой, выполненный из ПВХ, полиэтилена или других полимеров, защищает кабель от влаги, химических веществ и ультрафиолета. В кабелях с маркировкой «нг» (негорючий) или «LS» (низкое дымо- и газовыделение) оболочка изготавливается из материалов пониженной горючести, что повышает пожаробезопасность.


5. Экран. В высоковольтных кабелях, таких как ПвПу2г 1х1200/120 – 220 кВ, используется экран для защиты от электромагнитных помех и повышения надежности передачи энергии.

Каждый из этих элементов тщательно подбирается в зависимости от условий эксплуатации и требований к кабелю, что делает его универсальным или специализированным решением.

Виды силовых кабелей: классификация и маркировка

Силовые кабели классифицируются по различным параметрам: материалу жил, типу изоляции, наличию брони, напряжению и условиям эксплуатации. Рассмотрим основные виды и их маркировку, чтобы понять, как выбрать подходящий вариант.

По материалу жил

• Медные кабели (например, ВВГнг(А)-LS, ПвВнг(А)-LS). Обладают высокой проводимостью, гибкостью и долговечностью. Используются в сетях с высокими требованиями к надежности.


• Алюминиевые кабели (например, АВВГнг(А)-LS, АПвБП). Более легкие и дешевые, но менее проводящие, что требует увеличения сечения для передачи того же тока.

По напряжению

• Низковольтные (0,66–1 кВ). Применяются в бытовых и небольших промышленных сетях (например, ВВГнг(А)-LSLTx 5х2,5 – 0,66 кВ).


• Средневольтные (6–35 кВ). Используются в распределительных сетях и на промышленных объектах (например, ПвВ 3х120/95 – 10 кВ).


• Высоковольтные (110–220 кВ). Применяются для передачи энергии на большие расстояния (например, ПвПу2г 1х1200/120 – 220 кВ).

По изоляции

• ПВХ-изоляция (ВВГ, АВВГ). Экономичный и универсальный вариант для внутренних и наружных сетей.


• Сшитый полиэтилен (ПвВ, АПвП). Высокая устойчивость к нагреву и механическим нагрузкам, подходит для высоковольтных линий.


• Резиновая изоляция. Используется в гибких кабелях для подвижных механизмов.

По наличию брони

• Бронированные (АВБбШв, АПвБП). Подходят для прокладки в грунте или в условиях повышенных механических нагрузок.


• Небронированные (ВВГ, ПвВ). Используются в менее агрессивных условиях, например, внутри зданий.

По пожаробезопасности

• нг – не распространяют горение.


• LS – низкое дымо- и газовыделение.


• ХЛ – устойчивы к низким температурам (например, АВБШвнг(А)-ХЛ).

Маркировка кабеля – это своего рода «паспорт», который содержит информацию о его характеристиках. Например, расшифровка АВБбШв:

• А – алюминиевая жила;


• В – ПВХ-изоляция;


• Б – броня из стальных лент;


• б – без подушки под броней;


• Шв – защитная оболочка из ПВХ.

Как выбрать марку и сечение силового кабеля?

Выбор силового кабеля – задача, требующая учета множества факторов: от условий эксплуатации до расчетной нагрузки. Вот несколько практических советов, которые помогут сделать правильный выбор.

1. Определите условия эксплуатации

• Место прокладки. Для подземной прокладки выбирайте бронированные кабели (например, АПвБП 3х50/16 – 10 кВ). Для внутренней проводки подойдут небронированные кабели с ПВХ-изоляцией, такие как ВВГнг(А)-LS.


• Температурный режим. В холодных регионах выбирайте кабели с маркировкой «ХЛ» (например, АВБШвнг(А)-ХЛ).


• Пожаробезопасность. Для общественных зданий или объектов с высокими требованиями к безопасности выбирайте кабели с маркировкой «нг» или «LS».

2. Рассчитайте нагрузку и выберите сечение

Сечение кабеля определяет, какой ток он способен выдержать без перегрева. Для расчета сечения учитывайте:

• Мощность подключаемых устройств. Суммируйте мощность всех потребителей в ваттах (Вт) и разделите на напряжение сети (220 В для однофазной или 380 В для трехфазной сети), чтобы получить ток в амперах.


• Длина кабеля. При большой длине линии учитывайте потери напряжения. Для длинных трасс может потребоваться кабель с большим сечением.


• Материал жил. Медные кабели выдерживают большую нагрузку при меньшем сечении по сравнению с алюминиевыми.

Пример: для подключения оборудования мощностью 10 кВт в однофазной сети (220 В) ток составит примерно 45 А. Для медного кабеля подойдет сечение 6 мм², а для алюминиевого – 10 мм² (с учетом таблиц ПУЭ – Правил устройства электроустановок).

3. Учитывайте напряжение сети

Для бытовых сетей (0,66–1 кВ) подойдут кабели типа ВВГнг(А) или АВВГнг(А). Для промышленных объектов с напряжением 6–35 кВ выбирайте кабели с изоляцией из сшитого полиэтилена, например, ПвВнг(А)-LS.

4. Проверьте соответствие стандартам

Все силовые кабели должны соответствовать ГОСТ и иметь сертификаты качества. Например, кабели от «СтройТехСнабжение» проходят строгий контроль и соответствуют российским и международным стандартам.

5. Обратитесь к профессионалам

Если вы не уверены в выборе, проконсультируйтесь с менеджерами компании-поставщика. Например, «СтройТехСнабжение» предоставляет профессиональную помощь в подборе кабелей и расчетах, что позволяет избежать ошибок.

Практические советы по использованию силовых кабелей

1. Прокладка кабеля. Соблюдайте правила прокладки: избегайте резких изгибов, используйте защитные трубы или короба при необходимости. Для бронированных кабелей обязательно заземляйте броню.


2. Хранение. Храните кабели в сухих помещениях, избегая воздействия прямых солнечных лучей и влаги. Это особенно важно для кабелей с ПВХ-изоляцией.


3. Монтаж. Используйте профессиональное оборудование для разделки и подключения кабелей, особенно высоковольтных. Неправильный монтаж может привести к повреждению изоляции и снижению срока службы.


4. Периодическая проверка. Регулярно проверяйте состояние кабельных линий, особенно в условиях высокой влажности или агрессивной среды. Это позволит вовремя выявить повреждения и предотвратить аварии.


5. Экономия без потери качества. Если бюджет ограничен, рассмотрите алюминиевые кабели вместо медных, но обязательно пересчитайте сечение, чтобы компенсировать меньшую проводимость.

Почему стоит выбрать «СтройТехСнабжение»?

Компания «СтройТехСнабжение» зарекомендовала себя как надежный поставщик силовых кабелей, предлагая продукцию высокого качества с гарантией и быстрой доставкой по России и СНГ. Ассортимент включает кабели для любых задач: от бытовых сетей до высоковольтных линий. Профессиональная команда поможет подобрать оптимальное решение, а доступные цены и гибкие условия сотрудничества сделают покупку выгодной как для частных клиентов, так и для крупных предприятий.

Заключение

Силовые кабели – это не просто проводники электроэнергии, а ключевой элемент, от которого зависит надежность и безопасность всей системы электроснабжения. Понимание их структуры, видов и характеристик позволяет сделать осознанный выбор, который обеспечит долговечность и эффективность работы. Учитывайте условия эксплуатации, правильно рассчитывайте сечение и доверяйте проверенным поставщикам, таким как «СтройТехСнабжение». С правильным подходом к выбору и эксплуатации силовых кабелей вы сможете создать надежную и безопасную электросеть для любого объекта.
