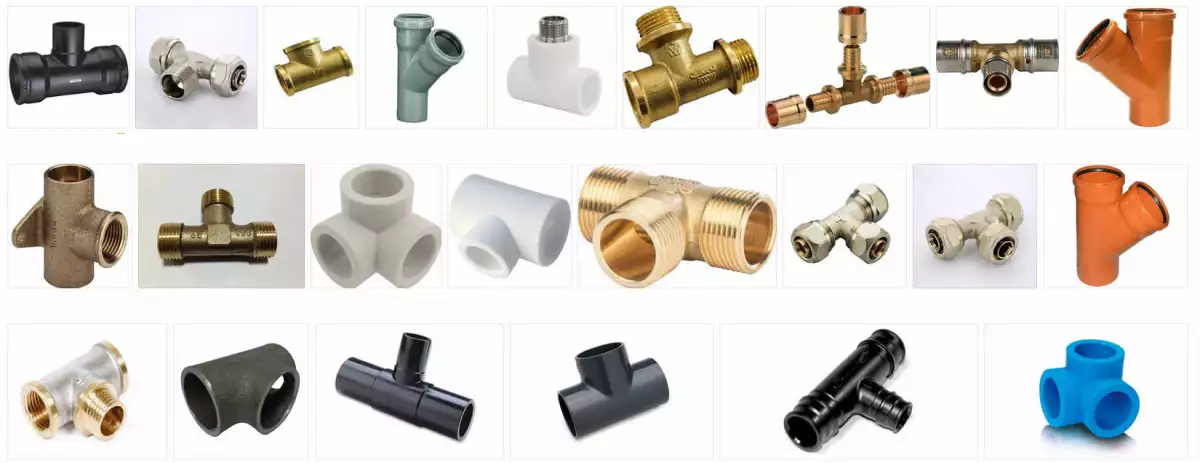

Тройники представляют собой соединительные элементы трубопроводных систем, обеспечивающие создание разветвлений потока рабочей среды. Данные изделия относятся к деталям трубопроводов и служат для присоединения ответвлений к основной магистрали под углом 90 градусов. Конструктивные особенности и материал изготовления определяют область применения и эксплуатационные характеристики.
Классификация тройников по геометрическим параметрам
Равнопроходные тройники характеризуются одинаковыми диаметрами всех трех отверстий и равной толщиной стенок. Производство данных изделий регламентируется ГОСТ 17376-2001. Номинальные диаметры варьируются от DN15 до DN1400, толщина стенки составляет 2-60 мм в зависимости от типоразмера.
Неравнопроходные тройники имеют различные диаметры выходных отверстий, что обеспечивает присоединение трубопроводов разных сечений. Отношение диаметров ответвления к основному проходу составляет от 0,5 до 0,8. Такая конфигурация применяется при подключении второстепенных линий к главной магистрали.
Переходные тройники объединяют функции тройника и переходника, обеспечивая изменение диаметра по основному направлению потока. Угол ответвления составляет 90±2 градуса согласно требованиям нормативной документации.
Технологии изготовления стальных тройников
Сварные тройники производятся путем вырезания отверстия в основной трубе и приваривания патрубка ответвления. Данный метод применяется для диаметров свыше DN400 и толщин стенок более 20 мм. Сварные швы контролируются радиографическим и ультразвуковым методами.
Штампованные тройники изготавливаются методом горячей штамповки из цельной заготовки. Процесс осуществляется на гидравлических прессах усилием до 6000 тонн при температуре 1100-1200°C. Данная технология обеспечивает отсутствие сварных соединений и равномерную структуру металла.
Кованые изделия производятся методом свободной ковки из слитков или проката. Температура нагрева составляет 1150-1250°C, что обеспечивает пластическую деформацию стали. Тройник стальной кованого исполнения применяется в системах высокого давления до 32 МПа.
Материалы для производства тройников
Углеродистые стали марок 20, 20А используются для изготовления тройников, работающих при температуре до 450°C и давлении до 4,0 МПа. Содержание углерода составляет 0,17-0,24%, что обеспечивает свариваемость и пластичность материала.
Низколегированные стали 09Г2С, 17Г1С применяются в трубопроводах с рабочей температурой до 475°C. Добавки марганца и кремния повышают прочностные характеристики и хладостойкость до -70°C.
Коррозионностойкие стали марок 12Х18Н10Т, 08Х18Н10Т содержат 17-19% хрома и 9-11% никеля. Данные материалы обеспечивают работу в агрессивных средах при температуре до 600°C.
Нормативное регулирование и контроль качества
Производство тройников регламентируется комплексом государственных стандартов. ГОСТ 17376-2001 устанавливает технические требования к равнопроходным тройникам, ГОСТ 17375-2001 - к неравнопроходным изделиям.
Контроль качества включает проверку геометрических размеров, механических свойств и сплошности материала. Допустимые отклонения от номинальных размеров составляют ±1% для диаметров до DN600 и ±0,5% для больших типоразмеров.
Гидравлические испытания проводятся при пробном давлении, превышающем рабочее в 1,5 раза. Продолжительность выдержки под давлением составляет не менее 5 минут для выявления течей и деформаций.
Области промышленного применения
Нефтегазовая отрасль использует тройники в магистральных трубопроводах для транспортировки углеводородов. Рабочие параметры: давление до 7,4 МПа, температура от -60°C до +80°C в зависимости от климатических условий.
Энергетические системы применяют тройники в паровых и водяных контурах тепловых электростанций. Рабочие параметры достигают 25 МПа и 560°C для перегретого пара главных паропроводов.
Химическая промышленность требует применения тройников из коррозионностойких материалов для транспортировки агрессивных сред. Концентрация кислот может достигать 60-80% в зависимости от технологического процесса.
Правильный выбор конструкции и материала тройника обеспечивает надежность трубопроводной системы и безопасность технологических процессов при соблюдении требований нормативной документации.
