Маслоуловитель для автомобиля выглядит простой банкой со штуцерами, но за этой скромной формой стоит вполне конкретная физика. Двигатель внутреннего сгорания всегда гонит в картер смесь отработавших газов, паров топлива и мельчайших капель масла. Штатная система вентиляции картера обязана увести эту смесь, иначе давление разорвёт уплотнения. Вопрос лишь в том, куда уйдёт масляный туман: обратно в картер или во впускной тракт.
Именно поэтому маслоуловитель ставят в разрыв магистрали вентиляции. Он не лечит износ колец и не заменяет клапанную крышку. Его задача уже: отделить масло от картерных газов до того, как смесь окажется во впускном коллекторе, на дросселе или в интеркулере.
Что такое маслоуловитель и откуда берётся проблема
Маслоуловитель для двигателя — это внешний сепаратор, который включают в систему вентиляции картера. Картерные газы образуются постоянно: часть рабочего заряда прорывается мимо поршневых колец, смешивается с масляным туманом и поднимается к клапанной крышке. Закрытая вентиляция картерных газов возвращает эту смесь во впуск, чтобы не выпускать её в атмосферу. Заводской маслоотделитель внутри крышки справляется с крупными каплями. Мелкая взвесь проходит дальше.
На пробеге, на форсированном моторе и на агрегате с прямым впрыском эта мелочь уже не мелочь. Масло во впуске осаждается плёнкой. Затем плёнка собирает пыль и продукты неполного сгорания. Дроссель липнет, каналы зарастают, на тарелках клапанов появляется нагар. У турбированного мотора картина жёстче: масло в интеркулере снижает теплообмен и может уйти в цилиндры вместе с наддувочным воздухом.
Для чего нужен маслоуловитель в такой схеме, становится ясно без лозунгов. Он перехватывает то, что штатный лабиринт не удержал. Зачем нужен маслоуловитель владельцу обычного атмосферника — вопрос пробега и состояния колец. На свежем моторе банка почти пустая. На уставшем она наполняется заметно быстрее, и это уже диагноз, а не повод гордиться тюнингом.
Как работают картерные газы
Система вентиляции картера держит картер в умеренном разрежении. Свежий воздух заходит через сапун или отдельный канал. Отработавшая смесь уходит через маслоотделитель и клапан, который дозирует поток. На холостом ходу и при частичной нагрузке во впускном коллекторе есть разрежение, поэтому газы охотно туда тянет. На полной нагрузке картина меняется, особенно у турбомотора: за дросселем появляется наддув, и отвод приходится направлять в зону до компрессора, где ещё есть всасывание.
Картерные газы — не чистый воздух. В них водяной пар, несгоревшие углеводороды, оксиды и масляный туман в картерных газах. Чем выше давление в цилиндре и чем хуже уплотнение поршневой группы, тем больше прорыв. Чем горячее масло и чем сильнее его вспенивает коленвал, тем гуще туман. Отделение масла от картерных газов на заводе заложено в крышку, но объём и скорость потока растут быстрее, чем успевает штатный сепаратор.
- прорыв газов через кольца растёт с нагрузкой и износом;
- коленвал сбивает масло в аэрозоль;
- горячие пары конденсируются на холодных стенках впуска;
- клапан вентиляции при засорении перестаёт держать баланс давления.
Почему масло попадает во впуск, объясняется этой цепочкой, а не мистикой. Закрытая схема специально гонит смесь туда, где её можно сжечь. Без дополнительной сепарации сгорает и масло.
Почему масло оказывается во впуске и чем это кончается
Масло во впускном коллекторе появляется не сразу толстым слоем. Сначала тонкая плёнка на стенках каналов. Затем потёки у штуцера вентиляции. Потом липкий налёт на дроссельной заслонке. На моторах с непосредственным впрыском топливо больше не омывает тарелки впускных клапанов, поэтому нагар там держится особенно цепко.
Как убрать масло из впуска полностью одной банкой нельзя, если кольца уже пропускают литры газов. Но снизить поток жидкой фракции реально. Меньше масла во впуске — меньше отложений на датчике расхода воздуха, на заслонке и в каналах головки. На турбомоторе меньше риск масляной плёнки в охладителе наддувочного воздуха. Интеркулер, залитый маслом, отдаёт тепло хуже, а при резком газе часть жидкости может уйти дальше по тракту.
Отдельная история — избыточное давление в картере. Если вентиляция забита, сальники начинают течь, щуп выталкивает, расход масла растёт уже не из-за сгорания во впуске, а из-за выдавливания через уплотнения. Маслоуловитель вентиляции картера сам по себе давление не лечит. Он лишь не должен душить поток своим сопротивлением. Банка с узкими штуцерами и забитым наполнителем способна навредить сильнее, чем помочь.
Принцип отделения масла
Принцип работы маслоуловителя опирается на три простых явления: расширение потока, инерцию капель и охлаждение смеси. Газ входит в объём корпуса и резко теряет скорость. Тяжёлые частицы не успевают повернуть вместе с потоком и бьются о стенку. Капли стекают вниз. Остывая о металл корпуса, пары частично конденсируются.
Как работает маслоуловитель в удачной конструкции, видно по внутренностям. Лабиринт из перегородок заставляет поток менять направление много раз. Циклон закручивает смесь, и центробежная сила кидает масло на периферию. Сетка или металлическая стружка увеличивает площадь оседания. Комбинация этих приёмов даёт маслоуловитель с сепаратором, а не пустую ёмкость, в которой газ просто пролетает насквозь.
Принцип работы маслоуловителя ломается, если вход и выход стоят напротив друг друга без преграды. Тогда банка становится участком шланга с красивой крышкой. Эффективность падает, хотя снаружи устройство выглядит солидно.
Конструкция маслоуловителя
Типичный маслоуловитель для ДВС состоит из корпуса, двух или трёх штуцеров, внутренней начинки и сливной пробки. Корпус чаще алюминиевый: он держит температуру, не боится масла и отдаёт тепло. Пластик дешевле, но на горячем моторном щите живёт хуже. Смотровое окно помогает понять, пора ли сливать содержимое, не откручивая пробку вслепую.
Входной штуцер принимают поток из клапанной крышки или с патрубка сапуна. Выходной ведёт во впуск. Третий штуцер иногда служит для слива обратно в поддон. Такая схема ближе к заводской логике: масло не копится вечно, а возвращается, если сепарация идёт непрерывно и чисто.
- корпус с достаточным внутренним объёмом;
- вход выше уровня жидкости, чтобы поток не хлестал по уже собранному маслу;
- выход с отбойником, чтобы капли не вылетали следом;
- перегородки, сетка или циклонная камера;
- пробка слива и уплотнения, которые не травят под разрежением.
Маслоуловитель с перегородками проще в обслуживании: пластины снимаются и моются. Наполнитель из металлической губки ловит мелочь лучше на первых тысячах километров, затем сам становится источником сопротивления, если его не промывать.
Виды маслоуловителей
По схеме циркуляции различают закрытый и открытый контур. Закрытый возвращает очищенные газы во впуск и сохраняет экологическую логику завода. Открытый сбрасывает смесь в атмосферу через фильтр. Второй вариант любят на треке, где важнее давление в картере, чем чистота выхлопа. На дорогах общего пользования открытая схема спорит и с законом, и со здравым смыслом: картерные газы ядовиты и пахнут гарью.
По внутреннему устройству выделяют пустые банки, лабиринтные корпуса, циклонные сепараторы и комбинированные изделия. Универсальный маслоуловитель обычно рассчитан на шланг распространённого диаметра и ставится на разные моторы без редких переходников. Узкоспециальные комплекты идут с кронштейнами под конкретную модель и с уже подобранной длиной патрубков.
Нужен ли маслоуловитель атмосферному мотору, зависит не от моды, а от количества масла, которое штатная вентиляция реально гонит во впуск. На спокойном рядном четырёхцилиндровом агрегате с живыми кольцами эффект скромный. На том же моторе после чип-настройки, на высоких оборотах и с уставшей поршневой группа банка наполняется заметно.
Маслоуловитель для турбомотора и маслоуловитель для турбированного двигателя решают ту же задачу, но в более жёстких условиях. Давление прорыва выше, поток горячее, путь смеси длиннее: крышка, сепаратор, зона до компрессора, интеркулер, коллектор. Здесь пустая банка почти бесполезна. Нужна конструкция с реальным лабиринтом и без узких мест, иначе компрессор будет задыхаться на переходных режимах.
Нужен ли маслоуловитель конкретному мотору
Нужен ли маслоуловитель как обязательная деталь каждому ряду в сервисе — нет. Есть моторы, где заводской отделитель в крышке работает долго и честно. Есть серии с известной склонностью гонять масло во впуск уже к среднему пробегу. Есть турбодвигатели с прямым впрыском, где нагар на клапанах стал отдельной статьёй расходов.
Практический критерий простой. Снимают патрубок вентиляции на прогретом моторе и смотрят, насколько жирная плёнка внутри. Смотрят дроссель и коллектор при плановом обслуживании. Если стенки мокрые от масла, а не слегка запотевшие, дополнительное отделение масла от картерных газов имеет смысл. Если патрубок сухой, сначала ищут другую причину расхода: кольца, маслосъёмные колпачки, турбину.
Маслоуловитель картерных газов не маскирует капитальный ремонт. Он снижает вред от штатной схемы возврата газов. Путать эти вещи опасно: человек ставит банку и перестаёт следить за компрессией, а через сезон масло всё равно уходит литрами.
Как выбрать устройство
Выбор начинают не с цвета крышки, а с диаметра магистрали и места под капотом. Штуцеры должны совпадать со шлангом вентиляции. Объём корпуса — с ожидаемым количеством жидкости. На городском атмосфернике хватает скромной банки. На форсированном турбомоторе нужен запас, иначе придётся сливать слишком часто и появится соблазн забить на обслуживание.
Смотрят внутренности, а не только фотографию снаружи. Маслоуловитель с сепаратором и маслоуловитель с перегородками предсказуемее пустой колбы. Металлический корпус лучше пластикового рядом с выпускным коллектором. Разборная конструкция важнее «вечного» сварного корпуса: рано или поздно начинку придётся мыть.
Кронштейн должен держать банку вертикально. Наклонённый корпус сбивает работу слива: жидкость подступает к выходному штуцеру и снова уходит во впуск. Крышка с нормальным уплотнением не должна сипеть под разрежением. Дешёвые резьбы без герметика и без шайб превращают сепаратор в источник подсоса воздуха, и блок управления начинает жить своей жизнью.

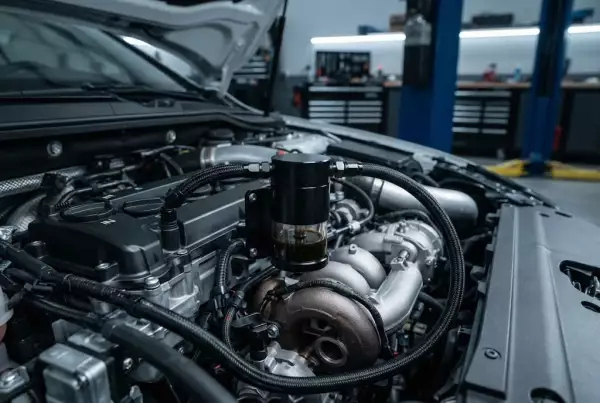

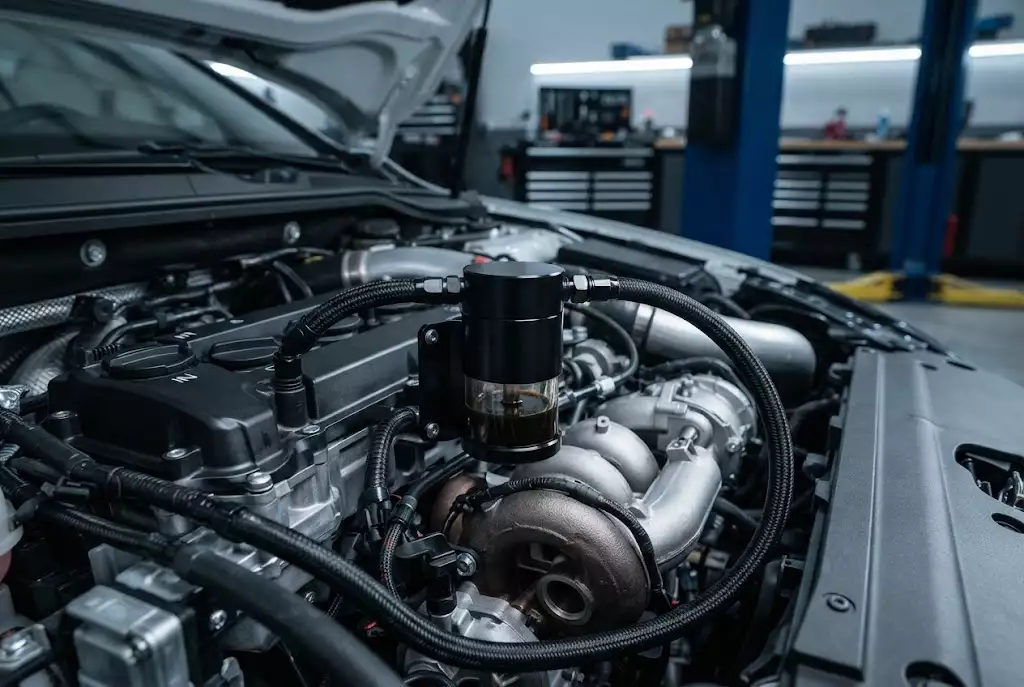

Установка маслоуловителя и схема подключения
Установка маслоуловителя начинается с понимания штатной трассы. Находят шланг от клапанной крышки ко впуску. Разрезают его так, чтобы банка встала по потоку: вход от мотора, выход к коллектору или к зоне до компрессора. Перепутать штуцеры — частая ошибка. Тогда газ бьёт в уже собранное масло и выносит его дальше.
Подключение маслоуловителя делают шлангом, который держит масло и температуру. Обычная вода из хозяйственного магазина дубеет и трескается. Хомуты ставят ровно, без перекоса. Банку крепят к кузову или к кронштейну, а не оставляют висеть на патрубках. Вибрация со временем рвёт штуцеры.
Схема установки маслоуловителя на атмосферном моторе обычно одноконтурная: крышка — сепаратор — впуск после фильтра или в коллектор, как было у завода. На турбомоторе чаще два контура. Один забирает газы из крышки в зону до компрессора. Второй связан с клапаном и работает на режимах разрежения. Слепо копировать чужую фотографию опасно: у разных моторов разная логика давления.
После монтажа проверяют холостой ход, отсутствие подсоса и отсутствие свиста. Затем смотрят уровень масла в банке через несколько сотен километров. Пустая банка на живом моторе — норма. Полная за неделю — повод мерить компрессию, а не радоваться «эффективности».
Обслуживание маслоуловителя
Обслуживание маслоуловителя сводится к сливу и промывке. Интервал зависит от состояния двигателя и стиля езды. На спокойном атмосфернике заглядывают раз в несколько тысяч километров. На уставшем турбомоторе — чаще. Собранную жидкость не возвращают в поддон бездумно: там вода, топливо и грязь. Её утилизируют как отработанное масло.
Наполнитель моют растворителем, который совместим с металлом и уплотнениями. Сетку не комкают. Перегородки не гнут. После сборки проверяют герметичность крышки. Забытая прокладка даёт подсос, и сепаратор из помощника превращается в источник ошибок смеси.
Зимой в банке появляется эмульсия. Коротких поездок и холодного картера достаточно, чтобы вода конденсировалась вместе с маслом. Это не всегда смерть мотора, но сигнал не игнорировать уровень и не дать жидкости замёрзнуть так, чтобы перекрыть канал.
Типичные ошибки
Первая ошибка — ставить пустую декоративную колбу и считать задачу закрытой. Вторая — перепутать вход и выход. Третья — заузить магистраль переходниками «на глаз». Четвёртая — повесить корпус на горячий выпуск, где шланги дубеют за сезон. Пятая — никогда не сливать содержимое и удивляться, что масло снова во впуске.
- открытый сброс в атмосферу на гражданской машине;
- слив обратно в поддон без фильтрации и без понимания состава жидкости;
- установка без фиксации корпуса;
- игнор штатного клапана вентиляции, который уже закис;
- ожидание, что банка заменит ремонт поршневой группы.
Ещё одна тихая ошибка — глушить вентиляцию совсем, «чтобы масло не уходило». Давление в картере тогда растёт, сальники текут, расход становится только выше. Система вентиляции картера должна работать. Маслоуловитель лишь делает эту работу чище.
Что даёт грамотная сепарация и чего ждать не стоит
Грамотно включённый маслоуловитель для автомобиля снижает поток жидкого масла во впускной тракт. Дроссель дольше остаётся подвижным. Коллектор меньше зарастает. На турбомоторе интеркулер реже превращается в масляную ванну. Это спокойный инженерный эффект, а не чудо.
Не стоит ждать прироста мощности «на глаз». Не стоит ждать, что расход масла через кольца исчезнет. Не стоит ждать вечной чистоты клапанов на моторе с прямым впрыском, если прорыв газов огромный. Сепаратор работает с тем потоком, который ему дают. Чем здоровее поршневая и чем живее клапан вентиляции, тем честнее результат.
Смысл устройства в другом. Закрытая вентиляция картерных газов остаётся закрытой, мотор не давит уплотнения, а впуск получает смесь без лишней жидкой фракции. Для двигателя этого достаточно, чтобы считать маслоуловитель полезным дополнением там, где штатный отделитель уже не справляется. Там, где он ещё справляется, банка останется почти сухой — и это тоже нормальный, спокойный итог, а не повод искать более агрессивную схему.
