Измерение сопротивления изоляции представляет собой один из ключевых методов диагностики электрического оборудования, позволяющий оценить состояние изоляционных материалов и предупредить возможные аварийные ситуации. Данная процедура является обязательной частью планового технического обслуживания электроустановок и проводится в строгом соответствии с установленными нормативами.
Значимость профессиональной диагностики
Качественное проведение измерений требует не только специализированного оборудования, но и высокой квалификации специалистов. Электролаборатории располагают всем необходимым инструментарием и опытным персоналом для проведения точной диагностики состояния изоляции. Использование профессионального подхода позволяет получить достоверные результаты и своевременно выявить потенциальные проблемы в работе электрооборудования.
Методы измерения сопротивления изоляции
Существует несколько основных методов измерения сопротивления изоляции, каждый из которых имеет свои особенности применения. Наиболее распространенным является метод с использованием мегаомметра, который позволяет определить текущее значение сопротивления изоляции при заданном испытательном напряжении. При этом важно учитывать температуру окружающей среды и влажность, так как эти факторы могут существенно влиять на результаты измерений.
1. Классический метод с использованием мегаомметра

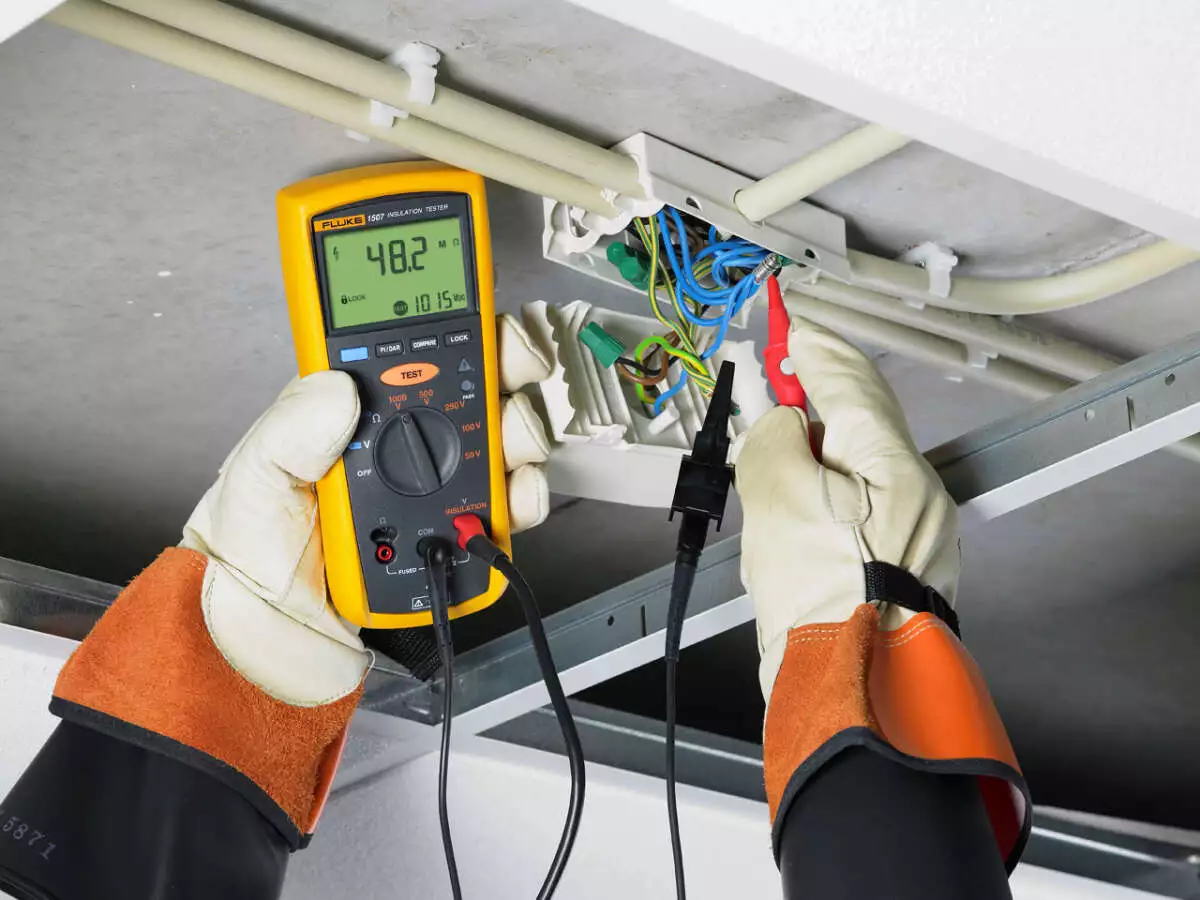

Измерение с помощью мегаомметра является базовым и наиболее распространенным методом диагностики состояния изоляции. При этом методе на объект подается постоянное испытательное напряжение, величина которого выбирается в зависимости от номинального напряжения оборудования. Современные мегаомметры позволяют проводить измерения при различных испытательных напряжениях – 500, 1000, 2500 и 5000 В, что обеспечивает возможность тестирования широкого спектра электрооборудования.
2. Метод измерения коэффициента абсорбции
Данный метод основан на измерении отношения сопротивления изоляции в различные моменты времени после начала подачи испытательного напряжения. Обычно измерения проводятся через 15 и 60 секунд. Полученное соотношение (коэффициент абсорбции) позволяет оценить степень увлажнения изоляции и её общее состояние. Коэффициент абсорбции более 1,3 обычно свидетельствует о хорошем состоянии изоляции, в то время как значения менее 1,3 могут указывать на её увлажнение или старение.
3. Метод диэлектрической абсорбции
Этот метод представляет собой расширенную версию измерения коэффициента абсорбции и включает анализ изменения сопротивления изоляции в течение более длительного периода времени – от 1 до 10 минут. Метод позволяет получить более полную картину состояния изоляции и выявить скрытые дефекты, которые могут быть не заметны при кратковременных измерениях.
4. Метод ступенчатого изменения напряжения
При использовании данного метода испытательное напряжение повышается ступенчато, с измерением сопротивления изоляции на каждой ступени. Этот подход позволяет выявить дефекты, которые проявляются только при повышенном напряжении, и оценить нелинейность характеристик изоляции. Особую важность данный метод имеет при диагностике высоковольтного оборудования.
5. Метод измерения частичных разрядов
Современные методы диагностики включают измерение частичных разрядов в изоляции, которые могут возникать задолго до её полного пробоя. Для этого используется специализированное оборудование, способное регистрировать и анализировать импульсы частичных разрядов. Данный метод позволяет выявить локальные дефекты изоляции на ранней стадии их развития.
6. Мост постоянного тока
В некоторых случаях для точного измерения больших сопротивлений используется мостовой метод. Измерительный мост постоянного тока позволяет получить высокую точность измерений, особенно при работе с изоляцией высокого качества, имеющей большие значения сопротивления.
Периодичность проведения измерений
Регулярность проведения измерений сопротивления изоляции определяется нормативными документами и зависит от типа оборудования, условий его эксплуатации и степени ответственности электроустановки. Особое внимание уделяется оборудованию, работающему в агрессивных средах или подверженному повышенным механическим нагрузкам.
Требования к проведению измерений
При проведении измерений необходимо строго соблюдать установленную методику и требования техники безопасности. Измерения должны проводиться при полностью обесточенном оборудовании, после снятия остаточного заряда. Особое внимание уделяется выбору испытательного напряжения, которое определяется классом изоляции и номинальным напряжением оборудования.
Анализ результатов измерений
Полученные результаты измерений подлежат тщательному анализу и сравнению с нормативными значениями. При этом учитывается не только абсолютное значение сопротивления изоляции, но и его изменение во времени, что позволяет прогнозировать остаточный ресурс изоляционных материалов. Важным показателем является коэффициент абсорбции, характеризующий степень увлажнения изоляции.
Заключение
Измерение сопротивления изоляции является важнейшим элементом системы диагностики электрооборудования. Регулярное проведение измерений позволяет своевременно выявлять дефекты изоляции и предотвращать возможные аварийные ситуации. При этом особую важность имеет соблюдение методики измерений и правильная интерпретация полученных результатов, что возможно только при привлечении квалифицированных специалистов и использовании современного измерительного оборудования.
