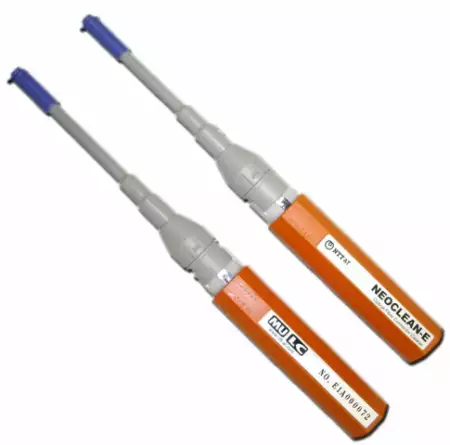

Введение в тему чистоты волоконно-оптических разъемов играет ключевую роль в обеспечении эффективной работы оптоволоконных сетей связи. Чистота световодных разъемов напрямую влияет на качество передачи сигнала и долговечность оборудования. Специальные инструменты, по типу таких, как очиститель ферул, являются незаменимыми в арсенале специалистов по обслуживанию фотонных сетей. Международные нормативы и рекомендации устанавливают строгие требования к уровню чистоты разъемов и определяют техники контроля, обеспечивая единообразие подходов в глобальной телекоммуникационной индустрии.
Классификация уровней загрязнения оптических разъемов
Эта классификация играет ключевую роль в оценке качества и эффективности оптических соединений. Международные технические спецификации, такие как IEC 61300-3-35, устанавливают критерии оценки засорений на поверхности разъемов. Эти нормативы разделяют их на несколько категорий в зависимости от размера частиц и их расположения на поверхности разъема.
Основные уровни классификации включают:
- Зона A: Критическая зона сердцевины волокна;
- Зона B: Область оболочки волокна;
- Зона C: Область адгезива и феррула;
- Зона D: Область контакта.
Для каждой зоны определены допустимые размеры и количество частиц засорений. Например, в зоне A обычно не допускаются частицы размером более 2 мкм, тогда как в зоне D могут быть приемлемы частицы большего размера.
Классификация также учитывает тип контаминаций:
Частицы (пыль, обломки);
Царапины и дефекты поверхности;
Загрязнения в виде пятен или разводов.
Методы визуального контроля чистоты
Эти способы играют ключевую роль в обеспечении надежности и эффективности оптоволоконных соединений. Они основаны на непосредственном осмотре поверхностей контакта с использованием специализированного оборудования. Основным инструментом в арсенале специалистов являются микроскопы и видеомикроскопы с высоким увеличением, позволяющие детально рассмотреть состояние торцевых поверхностей волокон.
Процесс визуального контроля обычно включает следующие этапы:
- Подготовка поверхности: очистка от видимых загрязнений;
- Установка коннектора под микроскоп;
- Фокусировка и настройка освещения для оптимального обзора;
- Тщательный осмотр различных зон поверхности;
- Идентификация и классификация обнаруженных дефектов или загрязнений;
- Документирование результатов, часто с сохранением изображений.
Современные видеомикроскопы оснащены цифровыми камерами и программным обеспечением, которое может автоматически анализировать изображения и классифицировать дефекты согласно установленным критериям. Это повышает объективность оценки и ускоряет процесс контроля.
Визуальный контроль позволяет выявить различные типы проблем, включая:
Частицы пыли и другие загрязнения;
Царапины и сколы;
Остатки полировальных материалов;
Следы масла или других жидкостей.
Автоматизированные системы контроля чистоты
Данные установки представляют собой передовой инструмент для обеспечения качества оптических соединений в современных ВОЛС. Эти сети используют высокоточные оптические микроскопы с цифровыми камерами и специализированное программное обеспечение для анализа состояния торцов оптических коннекторов и соединителей.
Принцип работы таких сетей основан на захвате изображения торца волокна с высоким увеличением, часто превышающим 400х. Это позволяет детально рассмотреть поверхность наконечника, включая сердцевину и периферию, с разрешением до долей мкм. Программное обеспечение анализирует полученное изображение, выявляя различные типы дефектов и повреждений, такие как частички пыли, царапины или следы неправильной очистки.
Автоматизированные копмлексы способны оценивать чистоту светопроводящих коннекторов в соответствии с критериями, установленными МЭК и другими распространенными нормативами. Они могут классифицировать обнаруженные дефекты по размеру, расположению и типу, что особенно важно для высокоскоростных сетей, включая системы DWDM, где даже минимальные загрязнения могут существенно повлиять на качество передачи фотонного сигнала.
Преимущества автоматизированных сетей контроля включают:
- Высокую скорость проверки, позволяющую обрабатывать большое количество соединителей за короткое время;
- Объективность оценки, исключающую человеческий фактор;
- Возможность сохранения и документирования результатов проверки для каждого соединения;
- Интеграцию с сетями управления качеством сетевой инфраструктуры.
Количественные методы оценки чистоты
Они представляют собой точные и объективные способы определения качества оптоволоконных подключений. Эти процедуры основаны на измеримых параметрах, которые напрямую связаны с эффективностью передачи сигнала через оптическое волокно.
Один из ключевых алгоритмов - это анализ изображений, полученных с помощью высокоточного микроскопа с большим увеличением. Современные системы способны автоматически определять количество, размер и расположение посторонних включений на торце волокна. При этом учитывается диаметр сердцевины и оболочки оптоволокна, что позволяет оценить влияние примесей на качество соединения.
Другой важный количественный способ - измерение вносимых потерь в соединении. Это позволяет напрямую оценить, насколько примеси влияют на прохождение сигнала. Измерения проводятся до и после очистки коннектора, что дает возможность количественно оценить эффективность процедуры очистки.
Техника обратного рассеяния также широко применяется для оценки чистоты. Он позволяет выявить не только поверхностные дефекты, но и несовершенства внутри соединения, которые могут быть не видны при визуальном осмотре через микроскоп.
Стандарты процедур очистки и контроля
Процедуры ухода и проверки оптических коннекторов регламентируются международными техническими нормативами, обеспечивающими единообразие подходов в глобальной телекоммуникационной индустрии. Эти нормативы детально описывают методики обработки, инструменты и материалы, которые следует использовать для достижения оптимальных результатов.
Рекомендованные процедуры обычно включают несколько этапов:
- Предварительный осмотр коннектора с использованием микроскопа с высоким увеличением для оценки состояния поверхности;
- Сухая обработка специальными безворсовыми салфетками для удаления крупных примесей;
- Влажная обработка с применением специальных растворителей, не оставляющих следов на поверхности волокна;
- Повторная сухая обработка для удаления остатков растворителя;
- Финальный осмотр для подтверждения качества поверхности.
Нормативы также устанавливают параметры оценки состояния, определяя допустимые размеры и количество остаточных примесей на различных участках торцевой поверхности коннектора. Эти параметры учитывают как центральную зону волокна, так и периферийные области.
Важной частью рекомендаций является документирование процесса ухода и проверки. Это включает ведение журналов обработки, сохранение изображений до и после процедуры, а также регулярную калибровку используемого оборудования.
Обеспечение соответствия стандартам в производственных условиях
Обеспечение соответствия установленным нормам требует комплексного подхода к контролю качества и управлению процессами. Ключевыми аспектами являются создание чистых помещений с контролируемой средой и автоматизация процессов проверки. Современные производственные линии оснащаются высокоточными установками контроля с большим увеличением, интегрированными с программным обеспечением для анализа данных.
Обучение и сертификация персонала, внедрение сети прослеживаемости, а также регулярный аудит производственных процессов помогают поддерживать высокий уровень качества. Использование статистических методов контроля позволяет выявлять тенденции и предотвращать потенциальные проблемы до их возникновения.
Подведем итоги
Мониторинг качества коннекторов является критически важным аспектом в современных телекоммуникационных устройствах. Использование передовых технологий, включая автоматизированные сети с высоким увеличением, позволяет обеспечить надежность и эффективность соединений. Внедрение строгих производственных процессов и регулярное обучение персонала гарантируют соблюдение международных норм и стандартов. Комплексный подход к обеспечению качества, от производства до эксплуатации, способствует повышению общей производительности и долговечности телекоммуникационной инфраструктуры.
