Промышленная автоматизация не прощает приблизительности. Каждый электропривод в составе сложного станка или промышленного робота требует постоянного контроля. Серводвигатели работают в широком диапазоне скоростей, обеспечивая высокую точность позиционирования, но без датчиков обратной связи они не способны точно контролировать положение и скорость вращения. Именно благодаря им система управления получает информацию о положении и скорости вращения вала, обеспечивая слаженную работу всей системы ЧПУ.

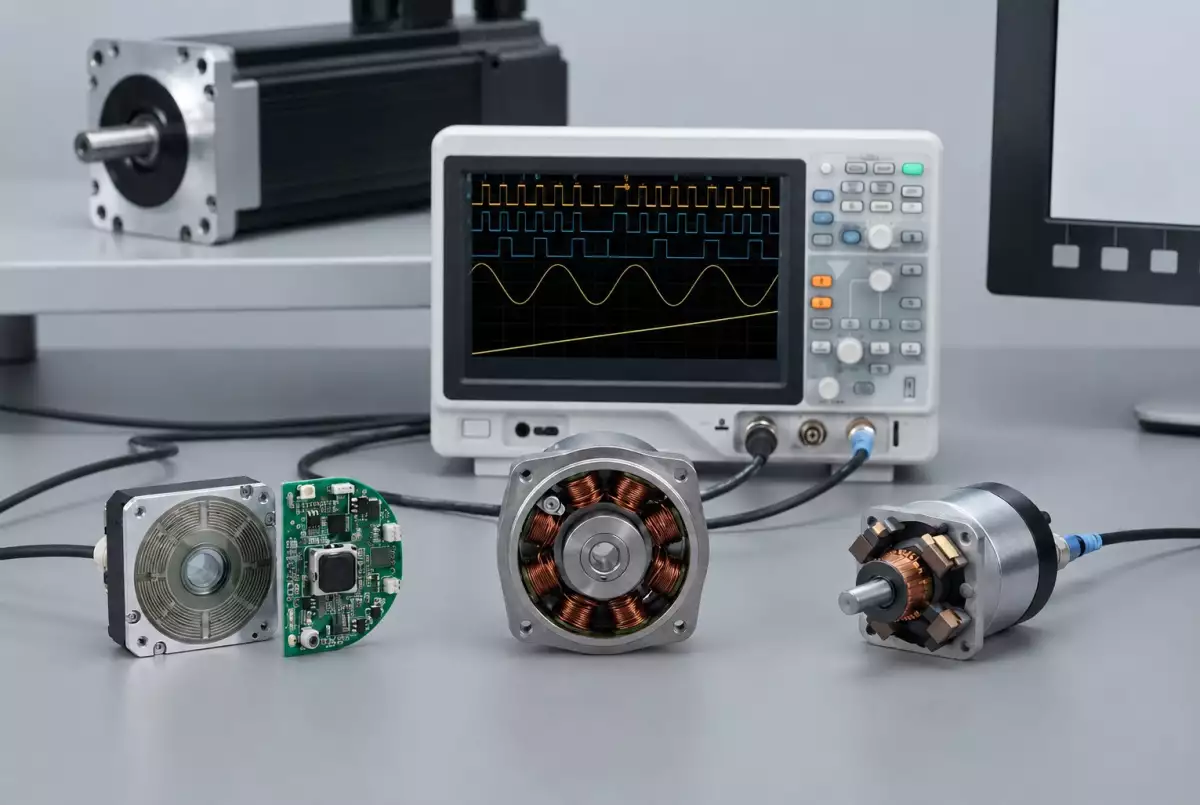

Когда речь заходит о восстановлении таких узлов, важно понимать их внутреннее устройство и слабые места; больше информации можно найти в специализированных материалах по диагностике. Давайте разберем три кита промышленной электроники: энкодеры, резольверы и тахогенераторы. Посмотрим, как они устроены, в чем их принципиальные различия и почему они выходят из строя в суровых цеховых условиях.
Что такое энкодер и как он работает
Энкодер — это преобразователь угла поворота вала в электрические сигналы. Его главная задача — выдавать информацию о текущем положении вала и скорости его вращения. Без этих данных системы обратной связи сервоприводов не смогли бы реализовать точное позиционирование в пространстве.
Устройство энкодера зависит от его типа, но в основе всегда лежит принцип считывания информации с подвижного элемента. Выделяют две основные разновидности, каждая из которых решает свои задачи:
- Инкрементальные энкодеры выдают серию импульсов при каждом повороте вала. Они фиксируют относительное перемещение, но при включении оборудования требуют поиска исходной точки.
- Абсолютные энкодеры генерируют уникальный цифровой код для каждого положения вала. После восстановления питания абсолютный энкодер сразу передает контроллеру текущее положение вала без необходимости поиска нулевой точки.
По типу считывания приборы делятся на оптические и магнитные. Оптический или магнитный энкодер выбирают исходя из условий эксплуатации. Оптические модели обеспечивают высочайшую точность, но боятся грязи, пыли и масел. Магнитные устойчивее к суровой промышленной среде, хотя могут уступать в разрешающей способности на высоких оборотах.
Принцип работы энкодера строится на генерации импульсов. В оптических вариантах диск с прорезями прерывает световой поток от светодиода к фотоприемнику. В магнитных — вращающийся постоянный магнит изменяет поле датчика Холла или магниторезистивных элементов. Электронная схема обрабатывает сигнал и формирует стандартные дифференциальные импульсы для контроллера.
Что такое резольвер и принцип его работы
Резольвер — это по сути вращающийся трансформатор. Он относится к аналоговым датчикам положения вала и применяется там, где другие датчики сдаются под воздействием агрессивной среды, экстремальных температур и сильных вибраций.
Принцип работы резольвера основан на изменении магнитной связи между обмотками ротора и статора при вращении вала. На ротор подается опорное напряжение возбуждения, а с двух обмоток статора, расположенных под углом девяносто градусов друг к другу, снимаются синусные и косинусные сигналы. Специализированный преобразователь или контроллер вычисляет угол поворота по соотношению этих амплитуд.
Устройство резольвера предельно надежно. В нем нет сложных полупроводниковых компонентов внутри самого датчика, способных сгореть от броска напряжения или деградировать от постоянной вибрации. Это делает их незаменимыми в тяжелом машиностроении, металлургии и прессовом оборудовании.
Что такое тахогенератор и его роль в электроприводах
Тахогенератор — это миниатюрная электрическая машина, которая выдает напряжение, строго пропорциональное скорости вращения вала. Если энкодеры и резольверы отвечают преимущественно за координаты, то тахогенераторы — это классические датчики скорости вращения.
Устройство тахогенератора может быть выполнено на базе постоянного или переменного тока. Модели постоянного тока генерируют на выходе постоянное напряжение, величина которого прямо говорит о том, как быстро крутится вал. Принцип работы тахогенератора базируется на фундаментальном законе электромагнитной индукции: проводник пересекает магнитное поле, индуцируя электродвижущую силу.
Хотя в современных цифровых комплексах скорость научились вычислять дифференцированием сигналов энкодера, тахогенераторы до сих пор востребованы в аналоговых контурах регулирования, на мощных прокатных станах и старом оборудовании, где требуется мгновенный отклик по скорости без задержек на обработку цифровых пакетов.
Сравнение датчиков: энкодер или резольвер
Инженеры часто спорят, что лучше применить в новом проекте. Вопрос «чем отличается энкодер от резольвера» упирается в задачи конкретного узла. Резольвер позволяет определить абсолютное положение вала, не боится пыли, грязи и экстремального жара. Энкодер дает дискретную цифровую картину с высокой разрешающей способностью, но чувствителен к загрязнениям оптики.
Если говорить про энкодер и тахогенератор отличия здесь еще более очевидные. По сигналам энкодера система управления определяет как положение, так и скорость вращения. Тахогенератор измеряет исключительно скорость вращения и делает это в аналоговом поле.
Системы обратной связи сервосистем в деталях
Современные серводвигатели интегрируют датчики непосредственно в свою конструкцию. Системы обратной связи сервоприводов образуют замкнутый контур с сервоконтроллером. Контроллер тысячи раз в секунду сравнивает задание с реальным положением вала, корректируя подачу тока на обмотки мотора.
- Датчик считывает текущее состояние вала с высокой дискретностью.
- Сигнал поступает на входные каскады системы ЧПУ по экранированным кабелям.
- Процессор вычисляет ошибку рассогласования между заданием и фактом.
- Инвертор меняет частоту и амплитуду напряжения на двигателе для компенсации.
Этот цикл повторяется тысячи раз в секунду, обеспечивая невероятную плавность хода и предельную точность обработки деталей на станках с ЧПУ.
Типичные неисправности датчиков обратной связи
Промышленная электроника работает в жестких условиях. Пыль, масло, вибрации и скачки напряжения выводят из строя даже самые надежные узлы. Рассмотрим главные симптомы и причины поломок каждого типа устройств.
Отказы оптических энкодеров
Самое слабое место оптики — загрязнение кодового диска. Попадание масляного тумана или мелкодисперсной металлической пыли приводит к тому, что световой поток перекрывается некорректно. Контроллер начинает выдавать ошибки счета импульсов, появляются сбои позиционирования и аварийные остановки привода. Другая частая проблема — выход из строя светодиодов подсветки, повреждение кабелей или деградация драйверов линии.
Проблемы с резольверами
Резольверы ломаются редко, но метко. Основная причина — обрыв обмоток статора или ротора из-за постоянной разрушительной вибрации. Также страдают подшипники: износ подшипников двигателя может вызвать биение вала и искажение синусных и косинусных сигналов, что сразу фиксируется электроникой как фатальная авария привода.
Неисправности тахогенераторов
В тахогенераторах постоянного тока главным источником головной боли является щеточно-коллекторный узел. Щетки со временем истираются, угольная пыль забивает пространство между ламелями коллектора, вызывая искрение и скачки выходного напряжения. В результате скорость начинает плавать, а контур регулирования теряет стабильность.
Методы диагностики и проверки оборудования
Качественная диагностика спасает от покупки дорогостоящих новых узлов. Прежде чем приговаривать датчик к замене, нужно провести комплексное тестирование с использованием профильных приборов.
Для проверки энкодеров используют цифровые осциллографы. Мастера оценивают амплитуду и фронты прямоугольных импульсов каналов A, B и индексной метки Z. Заваленные фронты могут свидетельствовать о проблемах в линии передачи сигнала или электронной части датчика.
Резольверы проверяют мультиметром и тем же осциллографом. Замеряют сопротивление обмоток статора и ротора, сверяя данные с паспортными характеристиками. Проверяют форму и симметрию синусного и косинусного сигналов и отсутствие замыкания обмоток на корпус.
Тахогенераторы тестируют на холостом ходу и под нагрузкой. Измеряют линейность выходной характеристики в зависимости от оборотов двигателя. Появление пульсаций или ступенек на графике напряжения указывает на износ коллектора или межвитковое замыкание.
Восстановление и ремонт датчиков
Сложное промышленное оборудование выгоднее восстанавливать, чем менять целиком, особенно если речь идет о редких импортных серводвигателях, где датчик является неотъемлемой частью конструкции мотора.
Ремонт обычно включает в себя ультразвуковую чистку оптики, замену прецизионных подшипников закрытого типа, восстановление поврежденных дорожек печатных плат и восстановление или замену поврежденных обмоток. После сборки обязательно проводится стендовая калибровка и юстировка положения нуля.
Правильная эксплуатация, регулярный осмотр кабельных соединений и защита от попадания агрессивных жидкостей продлевают срок службы датчиков на годы. А глубокое понимание принципов их работы позволяет инженерам быстро находить и устранять любые неполадки без остановки производственного процесса.
Анализ эксплуатационных нагрузок в цеховых условиях
Любой датчик в составе промышленной линии испытывает колоссальные механические и термические нагрузки. Пусковые токи, электромагнитные помехи от частотных преобразователей и постоянная тряска создают агрессивную среду для электроники.
Инженеры по обслуживанию должны учитывать эти факторы при проектировании защитных кожухов и прокладке сигнальных линий. Использование качественного экранирования помогает избежать наводок и ложных срабатываний системы ЧПУ.
Своевременная профилактика подшипниковых узлов предотвращает заклинивание вала и разрушение хрупких внутренних компонентов измерительных приборов. Такой подход гарантирует долгие годы бесперебойной работы всей промышленной линии.
Практические рекомендации по выбору и обслуживанию
Выбор правильного типа датчика базируется на детальном анализе условий работы. Для чистых помещений и высокоточных обрабатывающих центров оптимальны оптические системы. В условиях металлургических комбинатов, где царит грязь и вибрация, незаменимы надежные резольверы.
Регулярная диагностика электрических цепей и проверка изоляции обмоток позволяют предотвратить аварийные остановки оборудования. Взаимодействие с профессиональными сервисными центрами помогает оперативно решать сложные технические задачи по восстановлению измерительных приборов.
Важность профилактических мероприятий на производстве
Плановое обслуживание измерительных трактов исключает внезапные отказы техники. Регулярная проверка состояния контактов, очистка вентиляционных зазоров и контроль параметров сигналов обратной связи позволяют вовремя заметить деградацию компонентов.
Опытный персонал всегда держит под контролем температуру узлов и уровень вибрации корпуса электродвигателя. Такой подход минимизирует риски аварий и снижает общие затраты на содержание парка станков с ЧПУ.
Заключение эксперта по промышленной автоматике
Выбор датчика обратной связи определяет надежность всего агрегата. Нельзя ставить хрупкую оптику туда, где царит грязь и масло, равно как избыточно усложнять систему там, где достаточно простого аналогового сигнала. Грамотный подход к диагностике и своевременное обслуживание сохраняют бюджет предприятия и гарантируют бесперебойную работу оборудования.
Внедрение современных систем контроля требует внимания к деталям на каждом этапе: от проектирования шкафов управления до пусконаладочных работ на объекте. Только комплексный инженерный подход позволяет минимизировать риски аварий и простоев дорогостоящих производственных линий.
Понимание физических процессов, протекающих в обмотках резольверов, оптопарах энкодеров и коллекторах тахогенераторов, дает специалистам по обслуживанию неоценимое преимущество при поиске плавающих дефектов. Регулярный мониторинг параметров сигналов обратной связи помогает выявить износ компонентов задолго до того, как станция остановится с критической ошибкой.
