Во времена оны приходилось сравнивать конструкторские школы — отечественную и забугорную. Разумеется, речь о сегменте хайтека — то есть продукта не ширпотребского, а продвинуто-инженерного.

На вполне конкретных примерах я убедился, что отечественные конструкторы думали о технической эффективности, а забугорные — о коммерческой.

Вот, к примеру, несколько лет на моём рабочем столе (в ОКБ МиГ) обретался в качестве сувенира датчик-топливомер с американского фантома — им удобно было прижимать кальки чертежей, свёрнутых в рулон. Эта железяка всегда привлекала внимание посещавших меня коллег из других отделов — разница с отечественным продуктом чувствовалась сразу же: забугорная железяка была приятной глазу — окрашена яркой анодировкой. Ёлочная игрушка прямо. Её крутили и цокали языком: умеют же делать, супостаты! После чего я доставал отечественный датчик того же назначения — окрашенный анодировкой в ровный серый цвет с фланцем, покрытым классической молотковой эмалью. И вот на этой серенькой железяке я наглядно показывал: насколько «инженерней» и потому реально прогрессивней думаем мы, чем они.

Пару слов о топливоизмерении на истребителях: запас меряется двумя альтернативными методами — расходомером (турбинка в трубе на входе в двигатель) и топливомером (ёмкостные уровнемеры в каждом из баков).

В данном случае речь именно о датчиках-уровнемерах, конструктивно выполненных в виде коаксиально установленных труб, являющихся обкладками конденсатора. Поскольку баки самолёта имеют сложную пространственную форму, то функция ёмкости от уровня — нелинейная. И датчик должен иметь соответствующую коррекцию — чтоб ёмкость менялась линейно не от уровня, а от запаса керосина в баке. Вот в этом аспекте наша и их конструкции отличались радикально.
Сказ о ёмкостном датчике

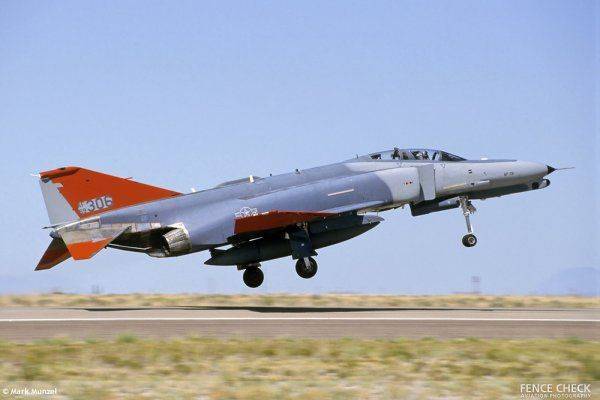

Американский F-4 "Phantom II"


На фантомском датчике коррекция достигалась изменением диаметра наружной обкладки, которая была набрана из сегментов труб разного диаметра. Для крепления этого набора разнокалиберных труб требовалось соответствующее количество изолирующих фланцев — все с винтиками для крепежа. И собирать его надо было долго и нудно — как детскую пирамидку из колечек.

Наш датчик имел одинаковый диаметр по всей длине — то есть всего одна труба вместо их набора. Профилировка же достигалась фигурными окнами в наружной обкладке — причём делались эти отверстия методом химического фрезерования, а не дорогостоящей механической обработкой. Соответственно, стойка-прокладка — всего одна, и сборка — намного проще (три винта закрутить вместо трёх десятков).

В результате, с учётом более дешёвой внешней отделки, стоимость в нормочасах нашего изделия по оценкам наших технологов оказывалась на порядок меньшей!

Кроме того, в супостатском датчике коррекция возможна только линейно-кусочная, с малым числом сегментов. У нас корректирующая функция — любая! Дырку же вытравить можно любой формы, с плавными переходами, очень точно соответствовавшими форме бака. Так что точность датчиков тоже отличалась на порядок!

Почему же их датчик — такой неуклюжий с инженерной точки зрения? Мы от подобной конструкции отказались на десяток лет раньше. Но зато он у них был более выпендрёжным: глядя на него, заказчик видел нечто навороченное, а у нас — ну, труба трубой. То есть конструкция изначально оправдывает в глазах потребителя более высокую цену, которую он платит!

И это не единственный пример — подобных было у меня в практике ещё много: принцип максимизации прибыли является сквозным и закладывается в их конструкторской школе во все уровни конструкции…
