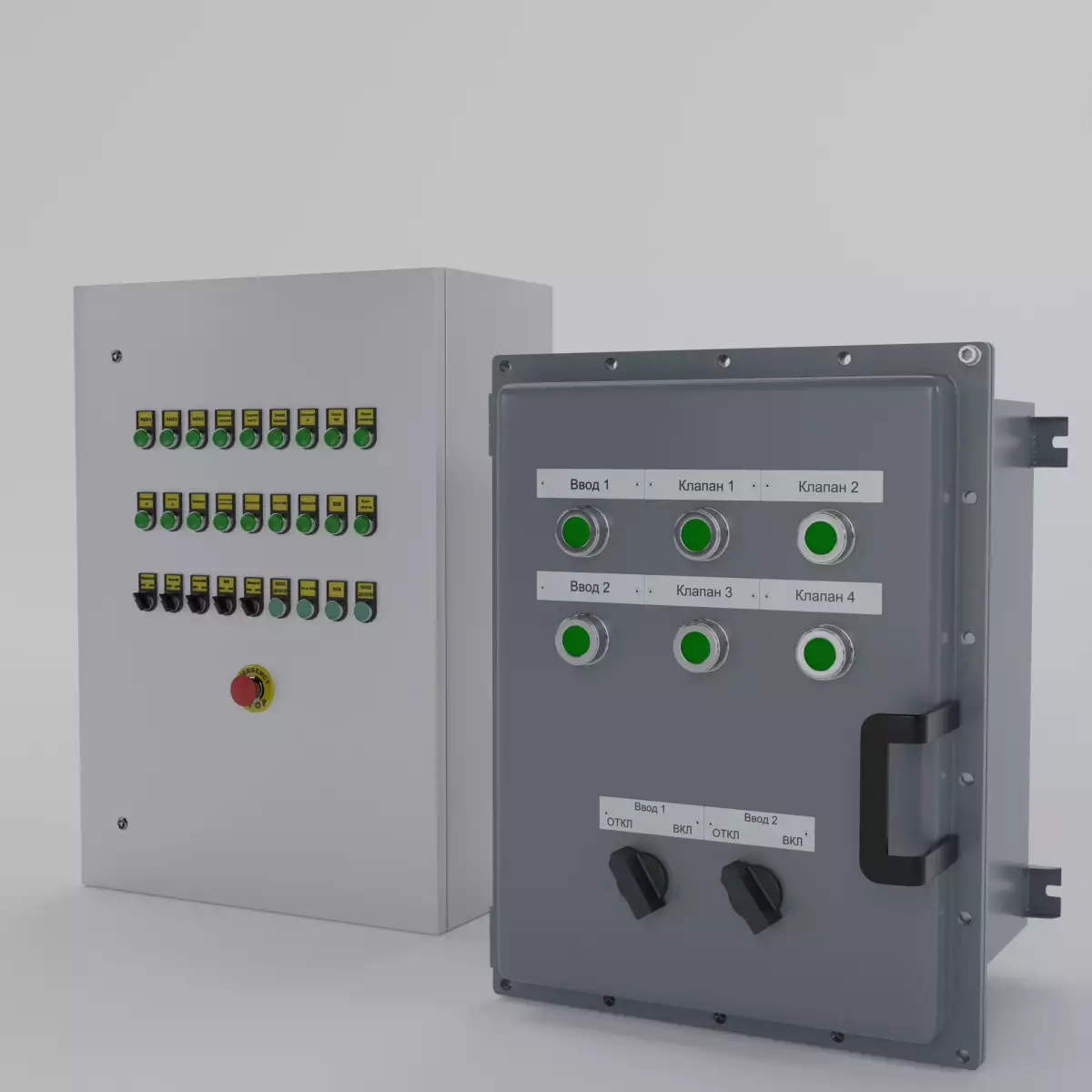

Производство шкафа управления горелкой (ШУГ)
Шкаф управления горелкой (ШУГ) – это ключевой узел автоматизации, обеспечивающий безопасную и эффективную работу современных теплогенерирующих установок. Его производство представляет собой сложный инженерно-технический процесс, требующий интеграции знаний в области котельного оборудования, электротехники, микропроцессорной техники и программирования. Качественно изготовленный ШУГ гарантирует не только штатный цикл работы (розжиг, контроль пламени, модуляцию мощности, остановку), но и полную безопасность, предотвращая аварийные ситуации, связанные с утечкой топлива или погасанием факела.
Ключевые этапы изготовления и сборки ШУГ
Производственный цикл начинается с глубокого анализа технического задания от заказчика. Инженеры-проектировщики изучают тип горелки (газовая, дизельная, комбинированная), ее мощность, специфику топливной системы и требования технологического процесса объекта. На этой основе разрабатывается принципиальная электрическая схема и алгоритм работы – основа будущей надежности. Следующий шаг – конструирование. Выбирается корпус шкафа с соответствующей степенью защиты от внешних воздействий (как правило, IP54 для пылевлагозащищенного исполнения), проектируется внутренняя компоновка, разрабатываются чертежи монтажных панелей.
Формирование спецификации на комплектующие – критически важная задача. В список входят: программируемый логический контроллер (ПЛК), ставший современным стандартом, или классическая релейно-контакторная схема; модули ввода-вывода сигналов; преобразователи частоты для управления вентиляторами; датчики контроля пламени (ионизационные, фотодиодные); аппараты защиты и коммутации; источники питания. После поставки всех компонентов начинается этап сборки. Он выполняется квалифицированными электромонтажниками на специально оборудованных участках. Качество монтажа (использование маркированных проводов, обжимка наконечников, аккуратность укладки) напрямую влияет на бесперебойность дальнейшей эксплуатации. Параллельно программисты создают и отлаживают программное обеспечение для контроллера, реализующее заданный алгоритм с учетом всех блокировок и защит.
Комплексные испытания и пусконаладка
Собранный шкаф управления горелкой не отправляется заказчику без прохождения строгого цикла заводских испытаний. Этот этап призван выявить и устранить любые возможные дефекты. Проводится визуальный контроль сборки на соответствие схеме, механическая проверка надежности креплений. Далее следует электрическая проверка: «прозвонка» цепей, измерение сопротивления изоляции мегомметром, проверка срабатывания всех защитных аппаратов. После этого шкаф подключается к стендовому оборудованию, имитирующему работу реальной горелки. На стенде тестируется каждый режим: запуск цикла продувки, имитация розжига, переход на основную мощность, реакция на потери пламени или аварийное падение давления топлива. Фиксируется корректность работы световой и звуковой сигнализации.
Финальной фазой производства являются пусконаладочные работы на объекте заказчика. Оборудование интегрируется в действующую систему: подключается к горелке, датчикам, приводам заслонок, топливным клапанам. Инженер-наладчик проводит тонкую подстройку алгоритмов под реальные условия: выставляет временные задержки, уставки срабатывания аварийных защит, калибрует сигналы датчиков, настраивает кривую модуляции мощности для оптимального КПД. Обязательный элемент – обучение обслуживающего персонала правилам эксплуатации и действиям в нештатных ситуациях. Таким образом, качественное производство ШУГ – это создание надежного интеллектуального центра, который обеспечивает экономичную, автоматизированную и, что самое главное, безопасную работу всей котельной установки на протяжении многих лет.
